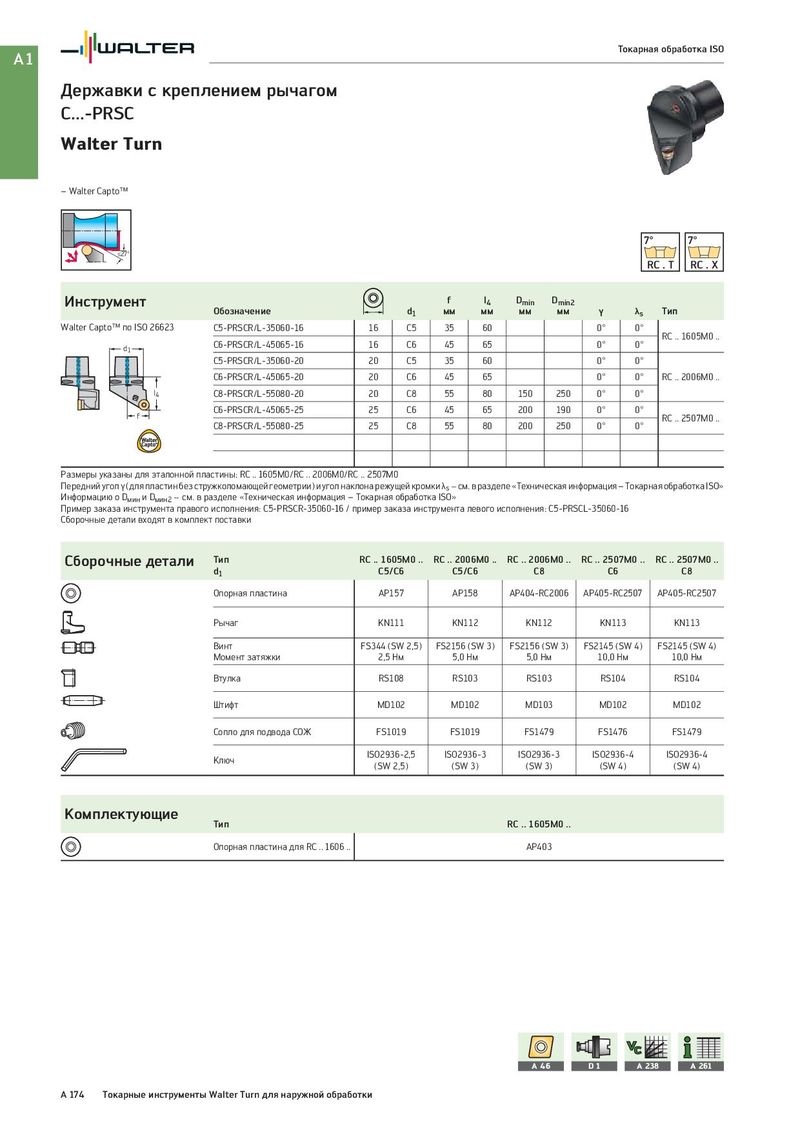

A1 Токарная обработка ISO Державки с креплением рычагом C...-PRSC Walter Turn – Walter Capto™ 7° 7° ≤27° RC . T RC . X Инструмент f l4 Dmin Dmin2 Обозначение d1 мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C5-PRSCR/L-35060-16 16 C5 35 60 0° 0° RC .. 1605M0 .. d1 C6-PRSCR/L-45065-16 16 C6 45 65 0° 0° C5-PRSCR/L-35060-20 20 C5 35 60 0° 0° C6-PRSCR/L-45065-20 20 C6 45 65 0° 0° RC .. 2006M0 .. l4 C8-PRSCR/L-55080-20 20 C8 55 80 150 250 0° 0° f C6-PRSCR/L-45065-25 25 C6 45 65 200 190 0° 0° RC .. 2507M0 .. C8-PRSCR/L-55080-25 25 C8 55 80 200 250 0° 0° Размеры указаны для эталонной пластины: RC .. 1605M0/RC .. 2006M0/RC .. 2507M0 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Информацию о Dмин и Dмин2 − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C5-PRSCR-35060-16 / пример заказа инструмента левого исполнения: C5-PRSCL-35060-16 Сборочные детали входят в комплект поставки Сборочные детали Тип RC .. 1605M0 .. RC .. 2006M0 .. RC .. 2006M0 .. RC .. 2507M0 .. RC .. 2507M0 .. d1 C5/C6 C5/C6 C8 C6 C8 Опорная пластина AP157 AP158 AP404-RC2006 AP405-RC2507 AP405-RC2507 Рычаг KN111 KN112 KN112 KN113 KN113 Винт FS344 (SW 2,5) FS2156 (SW 3) FS2156 (SW 3) FS2145 (SW 4) FS2145 (SW 4) Момент затяжки 2,5 Нм 5,0 Нм 5,0 Нм 10,0 Нм 10,0 Нм Втулка RS108 RS103 RS103 RS104 RS104 Штифт MD102 MD102 MD103 MD102 MD102 Сопло для подвода СОЖ FS1019 FS1019 FS1479 FS1476 FS1479 Ключ ISO2936-2,5 ISO2936-3 ISO2936-3 ISO2936-4 ISO2936-4 (SW 2,5) (SW 3) (SW 3) (SW 4) (SW 4) Комплектующие Тип RC .. 1605M0 .. Опорная пластина для RC .. 1606 .. AP403 A 46 D1 A 238 A 261 A 174 Токарные инструменты Walter Turn для наружной обработки
