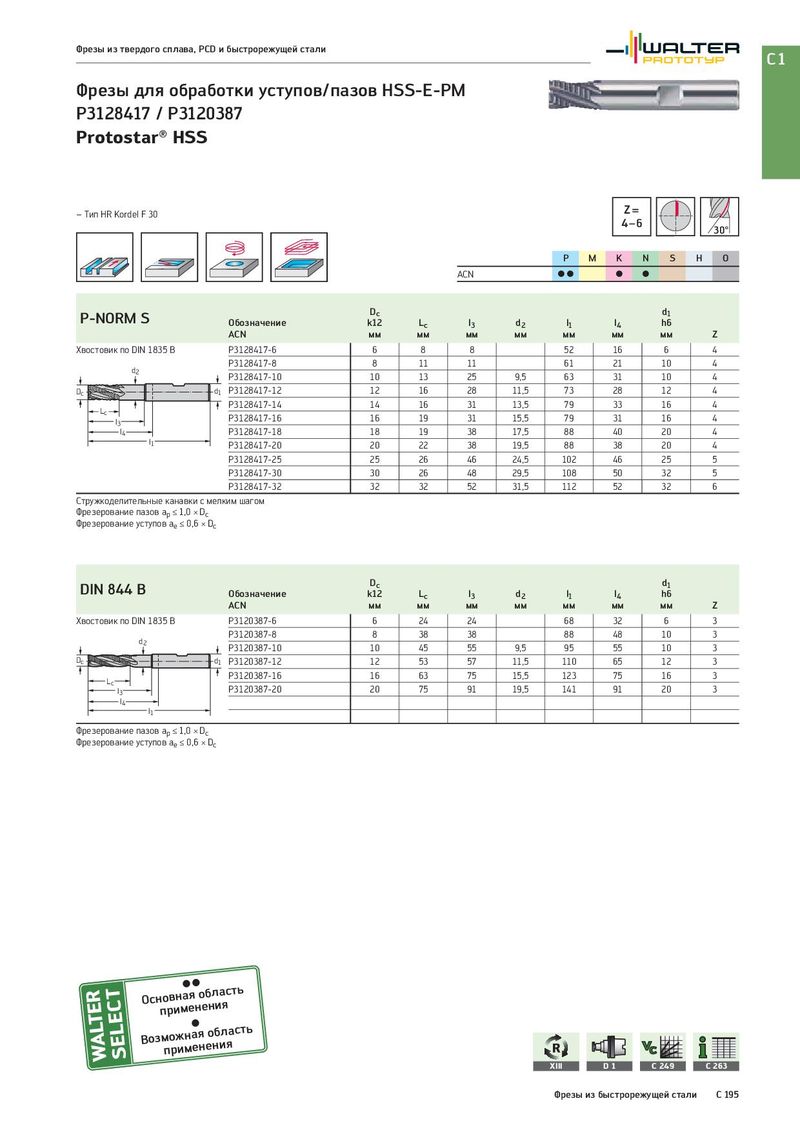

Общий каталог Walter 2017 - страница 1907

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Фрезы для обработки уступов/пазов HSS-E-PM P3128417 / P3120387 Protostar® HSS – Тип HR Kordel F 30 Z= 4−6 30° P M K N S H O ACN CC C C P-NORM S Dc d1 Обозначение k12 Lc l3 d2 l1 l4 h6 ACN мм мм мм мм мм мм мм Z Хвостовик по DIN 1835 B P3128417-6 6 8 8 52 16 6 4 d2 P3128417-8 8 11 11 61 21 10 4 P3128417-10 10 13 25 9,5 63 31 10 4 Dc d1 P3128417-12 12 16 28 11,5 73 28 12 4 Lc P3128417-14 14 16 31 13,5 79 33 16 4 l3 P3128417-16 16 19 31 15,5 79 31 16 4 l4 P3128417-18 18 19 38 17,5 88 40 20 4 l1 P3128417-20 20 22 38 19,5 88 38 20 4 P3128417-25 25 26 46 24,5 102 46 25 5 P3128417-30 30 26 48 29,5 108 50 32 5 P3128417-32 32 32 52 31,5 112 52 32 6 Стружкоделительные канавки с мелким шагом Фрезерование пазов ap ≤ 1,0 × Dc Фрезерование уступов ae ≤ 0,6 × Dc DIN 844 B Dc d1 Обозначение k12 Lc l3 d2 l1 l4 h6 ACN мм мм мм мм мм мм мм Z Хвостовик по DIN 1835 B P3120387-6 6 24 24 68 32 6 3 d2 P3120387-8 8 38 38 88 48 10 3 P3120387-10 10 45 55 9,5 95 55 10 3 Dc d1 P3120387-12 12 53 57 11,5 110 65 12 3 Lc P3120387-16 16 63 75 15,5 123 75 16 3 l3 P3120387-20 20 75 91 19,5 141 91 20 3 l4 l1 Фрезерование пазов ap ≤ 1,0 × Dc Фрезерование уступов ae ≤ 0,6 × Dc Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть XIII D1 C 249 C 263 Фрезы из быстрорежущей стали C 195
