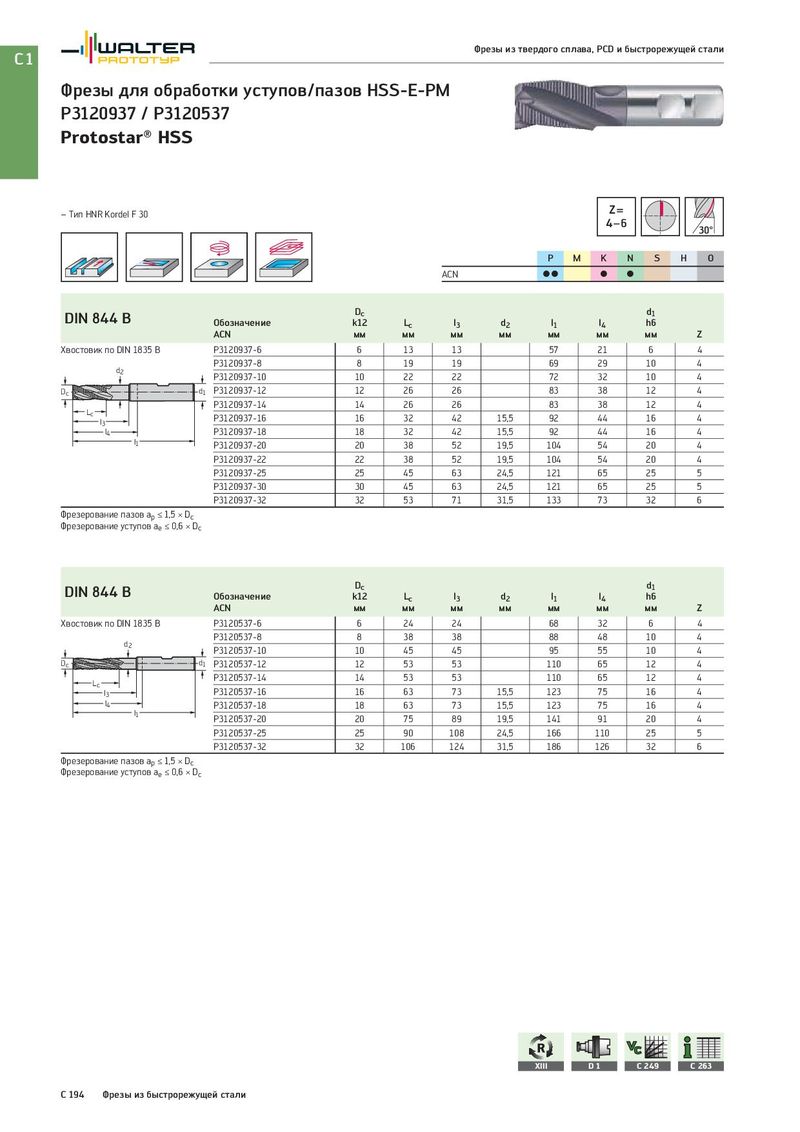

Общий каталог Walter 2017 - страница 1906

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Фрезы для обработки уступов/пазов HSS-E-PM P3120937 / P3120537 Protostar® HSS – Тип HNR Kordel F 30 Z= 4−6 30° P M K N S H O ACN CC C C DIN 844 B Dc d1 Обозначение k12 Lc l3 d2 l1 l4 h6 ACN мм мм мм мм мм мм мм Z Хвостовик по DIN 1835 B P3120937-6 6 13 13 57 21 6 4 d2 P3120937-8 8 19 19 69 29 10 4 P3120937-10 10 22 22 72 32 10 4 Dc d1 P3120937-12 12 26 26 83 38 12 4 P3120937-14 14 26 26 83 38 12 4 Lc P3120937-16 16 32 42 15,5 92 44 16 4 l3 l4 P3120937-18 18 32 42 15,5 92 44 16 4 l1 P3120937-20 20 38 52 19,5 104 54 20 4 P3120937-22 22 38 52 19,5 104 54 20 4 P3120937-25 25 45 63 24,5 121 65 25 5 P3120937-30 30 45 63 24,5 121 65 25 5 P3120937-32 32 53 71 31,5 133 73 32 6 Фрезерование пазов ap ≤ 1,5 × Dc Фрезерование уступов ae ≤ 0,6 × Dc DIN 844 B Dc d1 Обозначение k12 Lc l3 d2 l1 l4 h6 ACN мм мм мм мм мм мм мм Z Хвостовик по DIN 1835 B P3120537-6 6 24 24 68 32 6 4 d2 P3120537-8 8 38 38 88 48 10 4 P3120537-10 10 45 45 95 55 10 4 Dc d1 P3120537-12 12 53 53 110 65 12 4 Lc P3120537-14 14 53 53 110 65 12 4 l3 P3120537-16 16 63 73 15,5 123 75 16 4 l4 P3120537-18 18 63 73 15,5 123 75 16 4 l1 P3120537-20 20 75 89 19,5 141 91 20 4 P3120537-25 25 90 108 24,5 166 110 25 5 P3120537-32 32 106 124 31,5 186 126 32 6 Фрезерование пазов ap ≤ 1,5 × Dc Фрезерование уступов ae ≤ 0,6 × Dc XIII D 1 C 249 C 263 C 194 Фрезы из быстрорежущей стали
