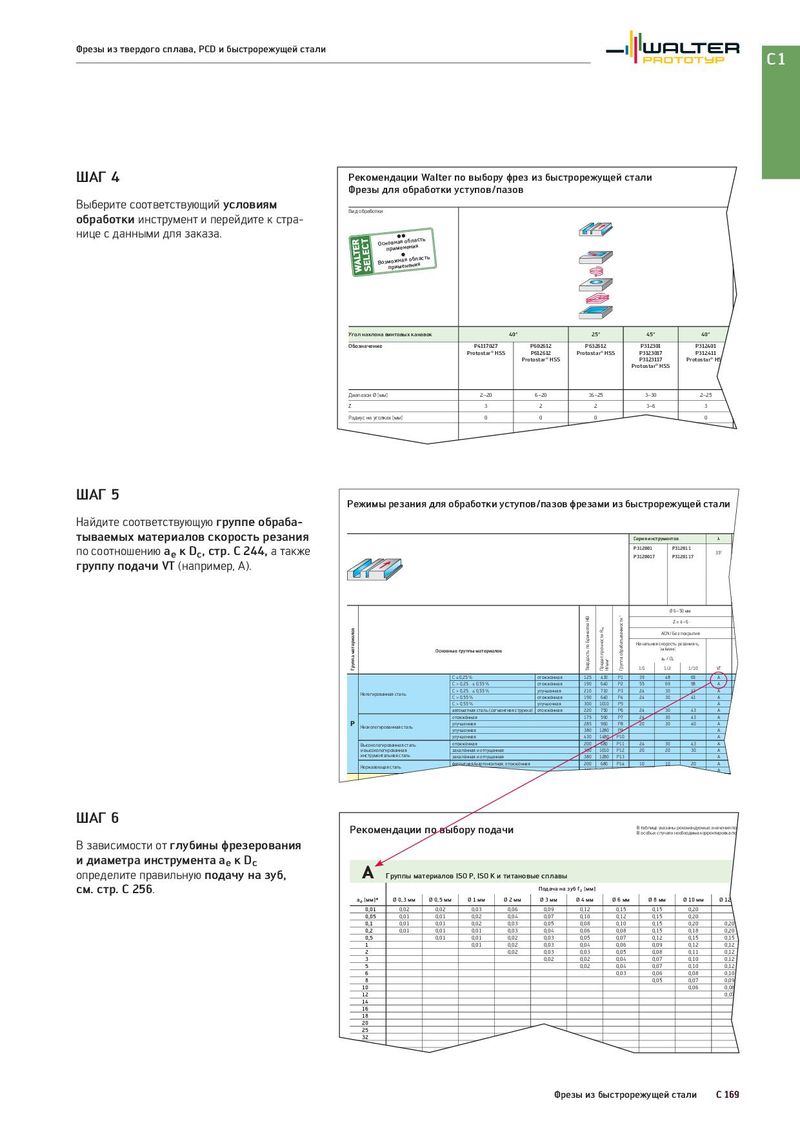

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 ШАГ 4 Рекомендации Walter по выбору фрез из быстрорежущей стали Фрезы для обработки уступов/пазов Выберите соответствующий условиям Вид обработки обработки инструмент и перейдите к стра- нице с данными для заказа. Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть Угол наклона винтовых канавок 40° 25° 45° 40° Обозначение P4117027 P602612 P632612 P312301 P312401 Protostar® HSS P612612 Protostar® HSS P3123017 P312411 Protostar® HSS P3123117 Protostar® HSS Protostar® HSS Диапазон Ø [мм] 2–20 6–20 16–25 3–30 2–25 Z 3 2 2 3–6 3 Радиус на уголках [мм] 0 0 0 0 0 Стандарт DIN 327 D DIN 844 A P-NORM DIN 844 B DIN 845 DIN 844 B DIN 844 B ШАГ 5 Режимы резания для обработки уступов/пазов фрезами из быстрорежущей стали Найдите соответствующую группе обраба- тываемых материалов скорость резания Серия инструментов λ по соотношению ae к Dc, стр. C 244, а также P312001 P312011 35° P3120017 P3120117 группу подачи VT (например, A). Ø 6–50 мм Твёрдость по Бринеллю HB Группа обрабатываемости 1 Z = 4–6 Группа материалов Предел прочности Rm ACN / Без покрытия Начальная скорость резания vc Основные группы материалов [м/мин] Н/мм2 ae / Dc 1/1 1/2 1/10 VT C ≤ 0,25 % отожжённая 125 430 P1 39 48 69 A C > 0,25... ≤ 0,55 % отожжённая 190 640 P2 55 69 98 A Нелегированная сталь C > 0,25... ≤ 0,55 % улучшенная 210 710 P3 24 30 43 A C > 0,55 % отожжённая 190 640 P4 24 30 43 A C > 0,55 % улучшенная 300 1010 P5 A автоматная сталь (сегментная стружка) отожжённая 220 750 P6 24 30 43 A отожжённая 175 590 P7 24 30 43 A P Низколегированная сталь улучшенная 285 960 P8 20 30 40 A улучшенная 380 1280 P9 A улучшенная 430 1480 P10 A Высоколегированная сталь отожжённая 200 680 P11 24 30 43 A и высоколегированная закалённая и отпущенная 300 1010 P12 20 20 30 A инструментальная сталь закалённая и отпущенная 380 1280 P13 A Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 10 10 20 A мартенситная, улучшенная 330 1110 P15 10 10 10 A аустенитная, закалённая 200 680 M1 M Н (PH) 300 1010 M2 ШАГ 6 Рекомендации по выбору подачи В таблице указаны рекомендуемые значения под В особых случаях необходима корректировка под В зависимости от глубины фрезерования и диаметра инструмента ae к Dc A определите правильную подачу на зуб, Группы материалов ISO P, ISO K и титановые сплавы см. стр. C 256. Подача на зуб fz [мм] ae [мм]* Ø 0,3 мм Ø 0,5 мм Ø 1 мм Ø 2 мм Ø 3 мм Ø 4 мм Ø 6 мм Ø 8 мм Ø 10 мм Ø 12 мм 0,01 0,02 0,02 0,03 0,06 0,09 0,12 0,15 0,15 0,20 0,05 0,01 0,01 0,02 0,04 0,07 0,10 0,12 0,15 0,20 0,1 0,01 0,01 0,02 0,03 0,05 0,08 0,10 0,15 0,20 0,20 0,2 0,01 0,01 0,01 0,03 0,04 0,06 0,08 0,15 0,18 0,20 0,5 0,01 0,01 0,02 0,03 0,05 0,07 0,12 0,15 0,15 1 0,01 0,02 0,03 0,04 0,06 0,09 0,12 0,12 2 0,02 0,03 0,03 0,05 0,08 0,11 0,12 3 0,02 0,02 0,04 0,07 0,10 0,12 5 0,02 0,04 0,07 0,10 0,12 6 0,03 0,06 0,08 0,10 8 0,05 0,07 0,09 10 0,06 0,08 12 0,07 14 16 18 20 25 32 40 50 Фрезы из быстрорежущей стали C 169
