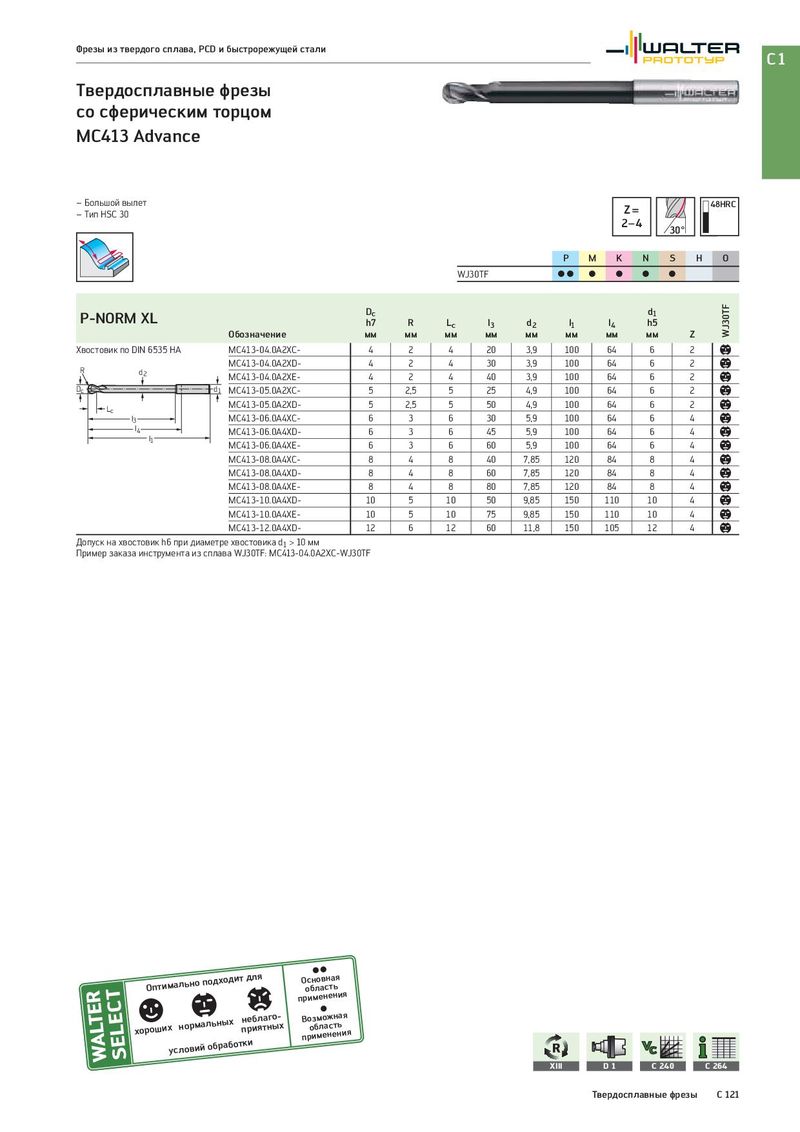

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы со сферическим торцом MC413 Advance – Большой вылет Z= 48HRC – Тип HSC 30 2−4 30° P M K N S H O WJ30TF CC C C C C P-NORM XL Dc d1 WJ30TF h7 R Lc l3 d2 l1 l4 h5 Обозначение мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC413-04.0A2XC- 4 2 4 20 3,9 100 64 6 2 b R MC413-04.0A2XD- 4 2 4 30 3,9 100 64 6 2 b d2 MC413-04.0A2XE- 4 2 4 40 3,9 100 64 6 2 b Dc d1 MC413-05.0A2XC- 5 2,5 5 25 4,9 100 64 6 2 b Lc MC413-05.0A2XD- 5 2,5 5 50 4,9 100 64 6 2 b l3 MC413-06.0A4XC- 6 3 6 30 5,9 100 64 6 4 b l4 MC413-06.0A4XD- 6 3 6 45 5,9 100 64 6 4 b l1 MC413-06.0A4XE- 6 3 6 60 5,9 100 64 6 4 b MC413-08.0A4XC- 8 4 8 40 7,85 120 84 8 4 b MC413-08.0A4XD- 8 4 8 60 7,85 120 84 8 4 b MC413-08.0A4XE- 8 4 8 80 7,85 120 84 8 4 b MC413-10.0A4XD- 10 5 10 50 9,85 150 110 10 4 b MC413-10.0A4XE- 10 5 10 75 9,85 150 110 10 4 b MC413-12.0A4XD- 12 6 12 60 11,8 150 105 12 4 b Допуск на хвостовик h6 при диаметре хвостовика d1 > 10 мм Пример заказа инструмента из сплава WJ30TF: MC413-04.0A2XC-WJ30TF Оптимально подходит для пОросибнмлоеавнснетаньяия хороших нормальных пнреиблятангыо-х пВрооизбммлоеажнсетнньаияя условий обработки XIII D1 C 240 C 264 Твердосплавные фрезы C 121
