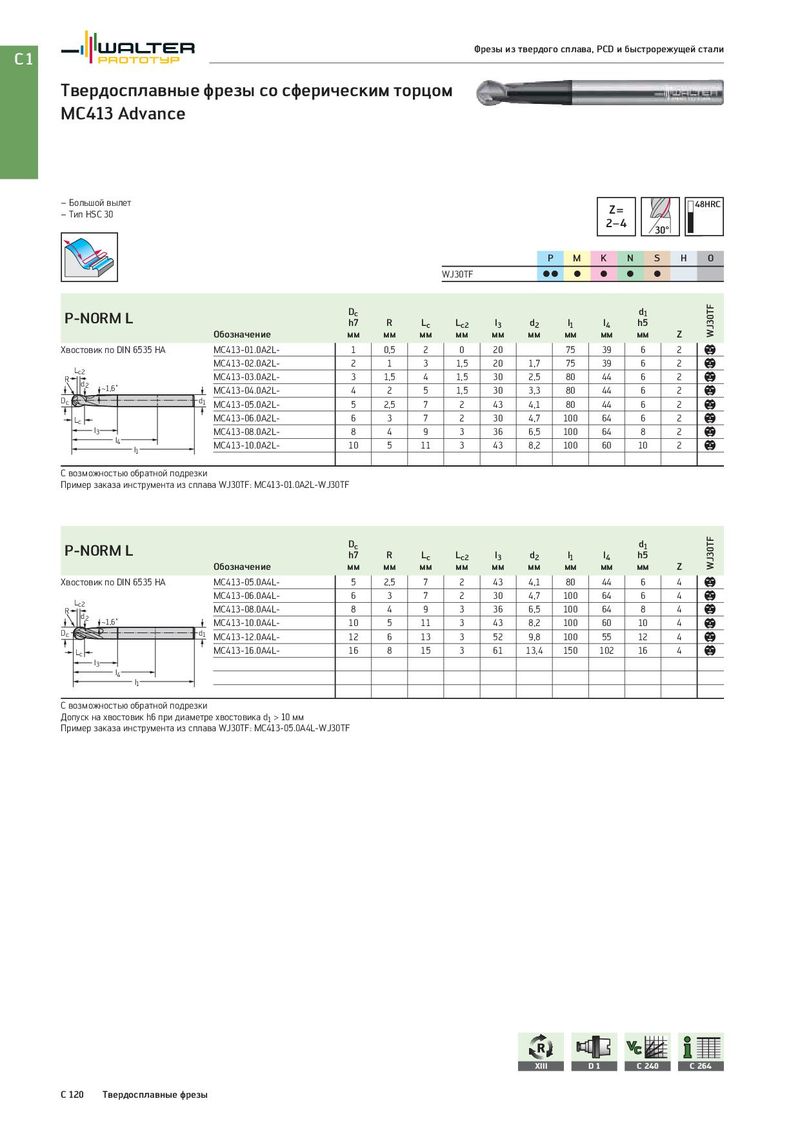

Общий каталог Walter 2017 - страница 1832

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы со сферическим торцом MC413 Advance – Большой вылет Z= 48HRC – Тип HSC 30 2−4 30° P M K N S H O WJ30TF CC C C C C P-NORM L Dc d1 WJ30TF h7 R Lc Lc2 l3 d2 l1 l4 h5 Обозначение мм мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC413-01.0A2L- 1 0,5 2 0 20 75 39 6 2 b Lc2 MC413-02.0A2L- 2 1 3 1,5 20 1,7 75 39 6 2 b R d2 MC413-03.0A2L- 3 1,5 4 1,5 30 2,5 80 44 6 2 b ~1,6˚ MC413-04.0A2L- 4 2 5 1,5 30 3,3 80 44 6 2 b Dc d1 MC413-05.0A2L- 5 2,5 7 2 43 4,1 80 44 6 2 b Lc MC413-06.0A2L- 6 3 7 2 30 4,7 100 64 6 2 b l3 MC413-08.0A2L- 8 4 9 3 36 6,5 100 64 8 2 b l4 MC413-10.0A2L- 10 5 11 3 43 8,2 100 60 10 2 b l1 С возможностью обратной подрезки Пример заказа инструмента из сплава WJ30TF: MC413-01.0A2L-WJ30TF P-NORM L Dc d1 WJ30TF h7 R Lc Lc2 l3 d2 l1 l4 h5 Обозначение мм мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA MC413-05.0A4L- 5 2,5 7 2 43 4,1 80 44 6 4 b Lc2 MC413-06.0A4L- 6 3 7 2 30 4,7 100 64 6 4 b R d2 MC413-08.0A4L- 8 4 9 3 36 6,5 100 64 8 4 b ~1,6˚ MC413-10.0A4L- 10 5 11 3 43 8,2 100 60 10 4 b Dc d1 MC413-12.0A4L- 12 6 13 3 52 9,8 100 55 12 4 b Lc MC413-16.0A4L- 16 8 15 3 61 13,4 150 102 16 4 b l3 l4 l1 С возможностью обратной подрезки Допуск на хвостовик h6 при диаметре хвостовика d1 > 10 мм Пример заказа инструмента из сплава WJ30TF: MC413-05.0A4L-WJ30TF XIII D 1 C 240 C 264 C 120 Твердосплавные фрезы
