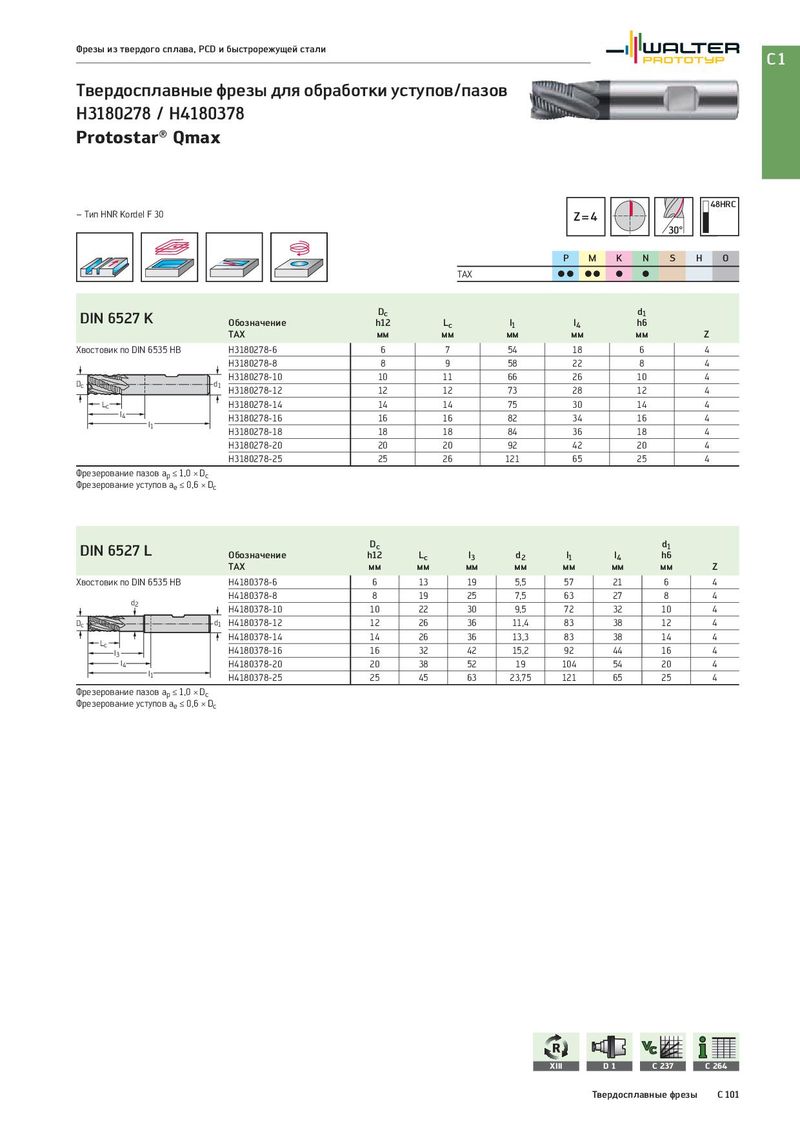

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов H3180278 / H4180378 Protostar® Qmax 48HRC – Тип HNR Kordel F 30 Z=4 30° P M K N S H O TAX CC CC C C DIN 6527 K Dc d1 Обозначение h12 Lc l1 l4 h6 TAX мм мм мм мм мм Z Хвостовик по DIN 6535 HB H3180278-6 6 7 54 18 6 4 H3180278-8 8 9 58 22 8 4 Dc d1 H3180278-10 10 11 66 26 10 4 H3180278-12 12 12 73 28 12 4 Lc H3180278-14 14 14 75 30 14 4 l4 H3180278-16 16 16 82 34 16 4 l1 H3180278-18 18 18 84 36 18 4 H3180278-20 20 20 92 42 20 4 H3180278-25 25 26 121 65 25 4 Фрезерование пазов ap ≤ 1,0 × Dc Фрезерование уступов ae ≤ 0,6 × Dc DIN 6527 L Dc d1 Обозначение h12 Lc l3 d2 l1 l4 h6 TAX мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HB H4180378-6 6 13 19 5,5 57 21 6 4 d2 H4180378-8 8 19 25 7,5 63 27 8 4 H4180378-10 10 22 30 9,5 72 32 10 4 Dc d1 H4180378-12 12 26 36 11,4 83 38 12 4 Lc H4180378-14 14 26 36 13,3 83 38 14 4 l3 H4180378-16 16 32 42 15,2 92 44 16 4 l4 H4180378-20 20 38 52 19 104 54 20 4 l1 H4180378-25 25 45 63 23,75 121 65 25 4 Фрезерование пазов ap ≤ 1,0 × Dc Фрезерование уступов ae ≤ 0,6 × Dc XIII D1 C 237 C 264 Твердосплавные фрезы C 101
