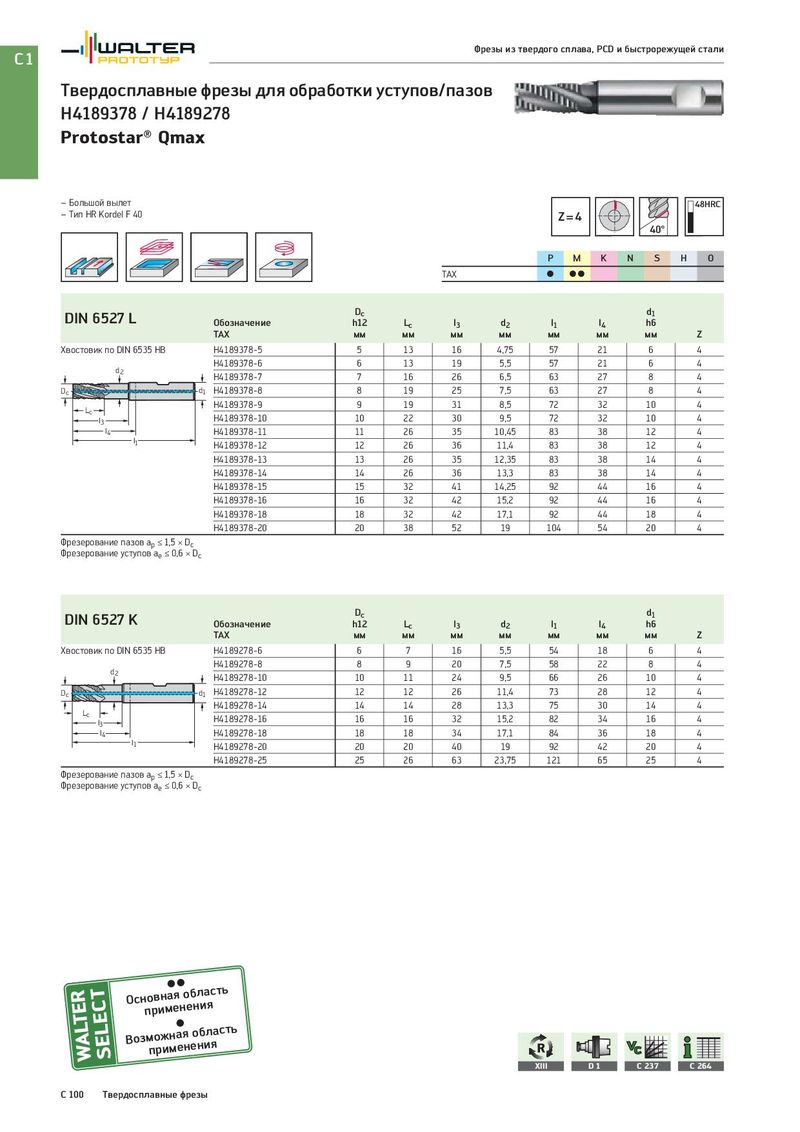

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы для обработки уступов/пазов H4189378 / H4189278 Protostar® Qmax – Большой вылет 48HRC – Тип HR Kordel F 40 Z=4 40° P M K N S H O TAX C CC DIN 6527 L Dc d1 Обозначение h12 Lc l3 d2 l1 l4 h6 TAX мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HB H4189378-5 5 13 16 4,75 57 21 6 4 d2 H4189378-6 6 13 19 5,5 57 21 6 4 H4189378-7 7 16 26 6,5 63 27 8 4 Dc d1 H4189378-8 8 19 25 7,5 63 27 8 4 Lc H4189378-9 9 19 31 8,5 72 32 10 4 l3 H4189378-10 10 22 30 9,5 72 32 10 4 l4 H4189378-11 11 26 35 10,45 83 38 12 4 l1 H4189378-12 12 26 36 11,4 83 38 12 4 H4189378-13 13 26 35 12,35 83 38 14 4 H4189378-14 14 26 36 13,3 83 38 14 4 H4189378-15 15 32 41 14,25 92 44 16 4 H4189378-16 16 32 42 15,2 92 44 16 4 H4189378-18 18 32 42 17,1 92 44 18 4 H4189378-20 20 38 52 19 104 54 20 4 Фрезерование пазов ap ≤ 1,5 × Dc Фрезерование уступов ae ≤ 0,6 × Dc DIN 6527 K Dc d1 Обозначение h12 Lc l3 d2 l1 l4 h6 TAX мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HB H4189278-6 6 7 16 5,5 54 18 6 4 d2 H4189278-8 8 9 20 7,5 58 22 8 4 H4189278-10 10 11 24 9,5 66 26 10 4 Dc d1 H4189278-12 12 12 26 11,4 73 28 12 4 H4189278-14 14 14 28 13,3 75 30 14 4 Lc H4189278-16 16 16 32 15,2 82 34 16 4 l3 l4 H4189278-18 18 18 34 17,1 84 36 18 4 l1 H4189278-20 20 20 40 19 92 42 20 4 H4189278-25 25 26 63 23,75 121 65 25 4 Фрезерование пазов ap ≤ 1,5 × Dc Фрезерование уступов ae ≤ 0,6 × Dc Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть XIII D 1 C 237 C 264 C 100 Твердосплавные фрезы
