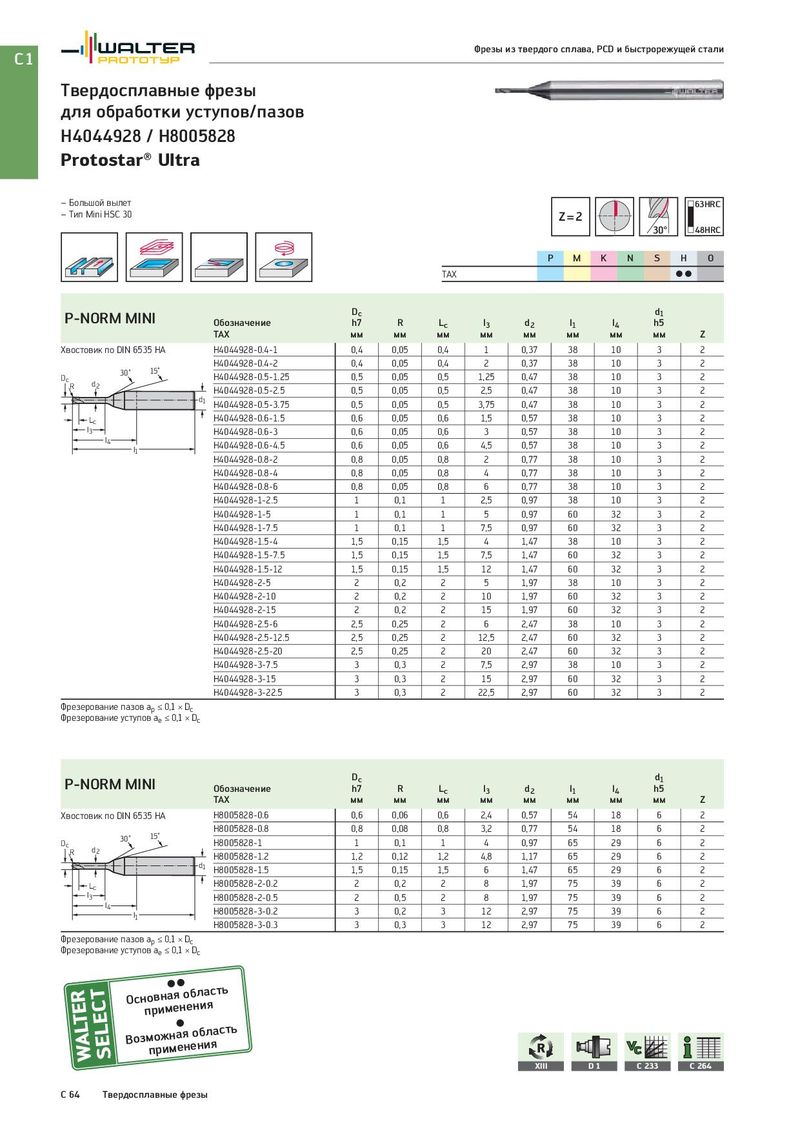

C1 Фрезы из твердого сплава, PCD и быстрорежущей стали Твердосплавные фрезы для обработки уступов/пазов H4044928 / H8005828 Protostar® Ultra – Большой вылет 63HRC – Тип Mini HSC 30 Z=2 30° 48HRC P M K N S H O TAX CC P-NORM MINI Dc d1 Обозначение h7 R Lc l3 d2 l1 l4 h5 TAX мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H4044928-0.4-1 0,4 0,05 0,4 1 0,37 38 10 3 2 H4044928-0.4-2 0,4 0,05 0,4 2 0,37 38 10 3 2 Dc 30˚ 15˚ H4044928-0.5-1.25 0,5 0,05 0,5 1,25 0,47 38 10 3 2 R d2 H4044928-0.5-2.5 0,5 0,05 0,5 2,5 0,47 38 10 3 2 d1 H4044928-0.5-3.75 0,5 0,05 0,5 3,75 0,47 38 10 3 2 Lc H4044928-0.6-1.5 0,6 0,05 0,6 1,5 0,57 38 10 3 2 l3 H4044928-0.6-3 0,6 0,05 0,6 3 0,57 38 10 3 2 l4 H4044928-0.6-4.5 0,6 0,05 0,6 4,5 0,57 38 10 3 2 l1 H4044928-0.8-2 0,8 0,05 0,8 2 0,77 38 10 3 2 H4044928-0.8-4 0,8 0,05 0,8 4 0,77 38 10 3 2 H4044928-0.8-6 0,8 0,05 0,8 6 0,77 38 10 3 2 H4044928-1-2.5 1 0,1 1 2,5 0,97 38 10 3 2 H4044928-1-5 1 0,1 1 5 0,97 60 32 3 2 H4044928-1-7.5 1 0,1 1 7,5 0,97 60 32 3 2 H4044928-1.5-4 1,5 0,15 1,5 4 1,47 38 10 3 2 H4044928-1.5-7.5 1,5 0,15 1,5 7,5 1,47 60 32 3 2 H4044928-1.5-12 1,5 0,15 1,5 12 1,47 60 32 3 2 H4044928-2-5 2 0,2 2 5 1,97 38 10 3 2 H4044928-2-10 2 0,2 2 10 1,97 60 32 3 2 H4044928-2-15 2 0,2 2 15 1,97 60 32 3 2 H4044928-2.5-6 2,5 0,25 2 6 2,47 38 10 3 2 H4044928-2.5-12.5 2,5 0,25 2 12,5 2,47 60 32 3 2 H4044928-2.5-20 2,5 0,25 2 20 2,47 60 32 3 2 H4044928-3-7.5 3 0,3 2 7,5 2,97 38 10 3 2 H4044928-3-15 3 0,3 2 15 2,97 60 32 3 2 H4044928-3-22.5 3 0,3 2 22,5 2,97 60 32 3 2 Фрезерование пазов ap ≤ 0,1 × Dc Фрезерование уступов ae ≤ 0,1 × Dc P-NORM MINI Dc d1 Обозначение h7 R Lc l3 d2 l1 l4 h5 TAX мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H8005828-0.6 0,6 0,06 0,6 2,4 0,57 54 18 6 2 H8005828-0.8 0,8 0,08 0,8 3,2 0,77 54 18 6 2 Dc 30˚ 15˚ H8005828-1 1 0,1 1 4 0,97 65 29 6 2 R d2 H8005828-1.2 1,2 0,12 1,2 4,8 1,17 65 29 6 2 d1 H8005828-1.5 1,5 0,15 1,5 6 1,47 65 29 6 2 Lc H8005828-2-0.2 2 0,2 2 8 1,97 75 39 6 2 l3 H8005828-2-0.5 2 0,5 2 8 1,97 75 39 6 2 l4 H8005828-3-0.2 3 0,2 3 12 2,97 75 39 6 2 l1 H8005828-3-0.3 3 0,3 3 12 2,97 75 39 6 2 Фрезерование пазов ap ≤ 0,1 × Dc Фрезерование уступов ae ≤ 0,1 × Dc Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть XIII D 1 C 233 C 264 C 64 Твердосплавные фрезы
