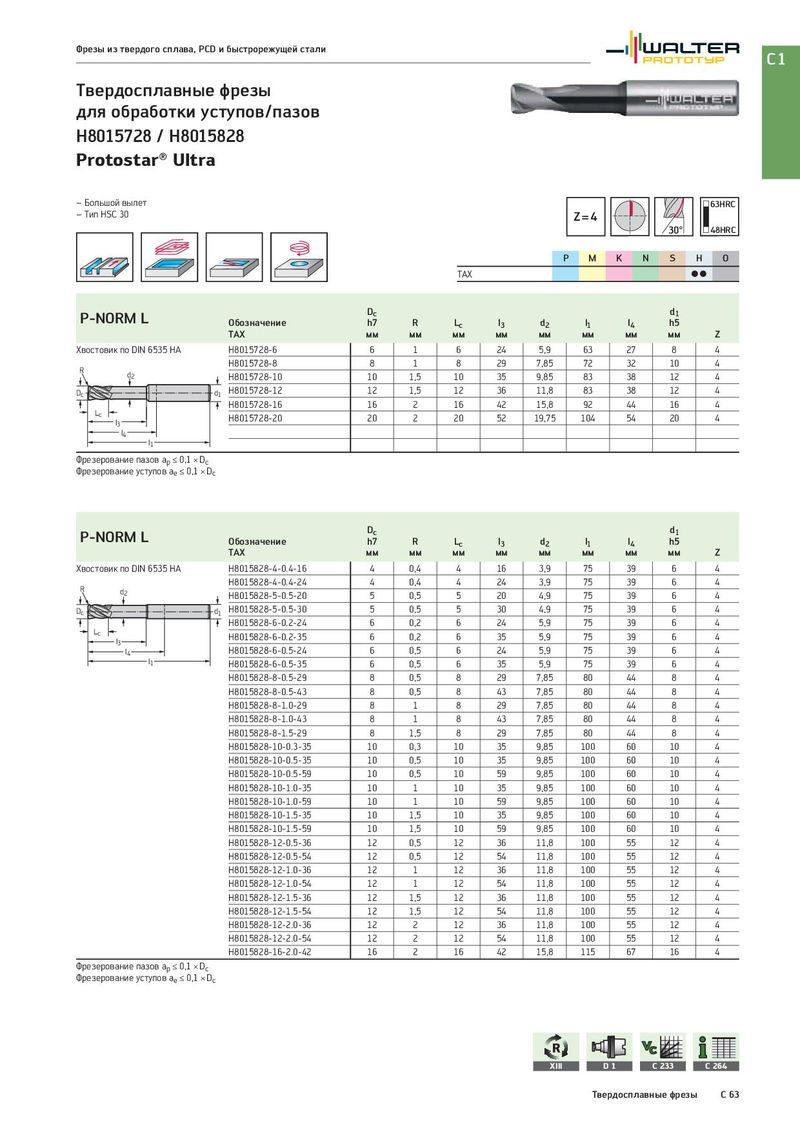

Общий каталог Walter 2017 - страница 1775

Фрезы из твердого сплава, PCD и быстрорежущей стали C1 Твердосплавные фрезы для обработки уступов/пазов H8015728 / H8015828 Protostar® Ultra – Большой вылет 63HRC – Тип HSC 30 Z=4 30° 48HRC P M K N S H O TAX CC P-NORM L Dc d1 Обозначение h7 R Lc l3 d2 l1 l4 h5 TAX мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H8015728-6 6 1 6 24 5,9 63 27 8 4 R H8015728-8 8 1 8 29 7,85 72 32 10 4 d2 H8015728-10 10 1,5 10 35 9,85 83 38 12 4 Dc d1 H8015728-12 12 1,5 12 36 11,8 83 38 12 4 H8015728-16 16 2 16 42 15,8 92 44 16 4 Lc H8015728-20 20 2 20 52 19,75 104 54 20 4 l3 l4 l1 Фрезерование пазов ap ≤ 0,1 × Dc Фрезерование уступов ae ≤ 0,1 × Dc P-NORM L Dc d1 Обозначение h7 R Lc l3 d2 l1 l4 h5 TAX мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H8015828-4-0.4-16 4 0,4 4 16 3,9 75 39 6 4 R H8015828-4-0.4-24 4 0,4 4 24 3,9 75 39 6 4 d2 H8015828-5-0.5-20 5 0,5 5 20 4,9 75 39 6 4 Dc d1 H8015828-5-0.5-30 5 0,5 5 30 4,9 75 39 6 4 H8015828-6-0.2-24 6 0,2 6 24 5,9 75 39 6 4 Lc H8015828-6-0.2-35 6 0,2 6 35 5,9 75 39 6 4 l3 l4 H8015828-6-0.5-24 6 0,5 6 24 5,9 75 39 6 4 l1 H8015828-6-0.5-35 6 0,5 6 35 5,9 75 39 6 4 H8015828-8-0.5-29 8 0,5 8 29 7,85 80 44 8 4 H8015828-8-0.5-43 8 0,5 8 43 7,85 80 44 8 4 H8015828-8-1.0-29 8 1 8 29 7,85 80 44 8 4 H8015828-8-1.0-43 8 1 8 43 7,85 80 44 8 4 H8015828-8-1.5-29 8 1,5 8 29 7,85 80 44 8 4 H8015828-10-0.3-35 10 0,3 10 35 9,85 100 60 10 4 H8015828-10-0.5-35 10 0,5 10 35 9,85 100 60 10 4 H8015828-10-0.5-59 10 0,5 10 59 9,85 100 60 10 4 H8015828-10-1.0-35 10 1 10 35 9,85 100 60 10 4 H8015828-10-1.0-59 10 1 10 59 9,85 100 60 10 4 H8015828-10-1.5-35 10 1,5 10 35 9,85 100 60 10 4 H8015828-10-1.5-59 10 1,5 10 59 9,85 100 60 10 4 H8015828-12-0.5-36 12 0,5 12 36 11,8 100 55 12 4 H8015828-12-0.5-54 12 0,5 12 54 11,8 100 55 12 4 H8015828-12-1.0-36 12 1 12 36 11,8 100 55 12 4 H8015828-12-1.0-54 12 1 12 54 11,8 100 55 12 4 H8015828-12-1.5-36 12 1,5 12 36 11,8 100 55 12 4 H8015828-12-1.5-54 12 1,5 12 54 11,8 100 55 12 4 H8015828-12-2.0-36 12 2 12 36 11,8 100 55 12 4 H8015828-12-2.0-54 12 2 12 54 11,8 100 55 12 4 H8015828-16-2.0-42 16 2 16 42 15,8 115 67 16 4 Фрезерование пазов ap ≤ 0,1 × Dc Фрезерование уступов ae ≤ 0,1 × Dc XIII D1 C 233 C 264 Твердосплавные фрезы C 63
