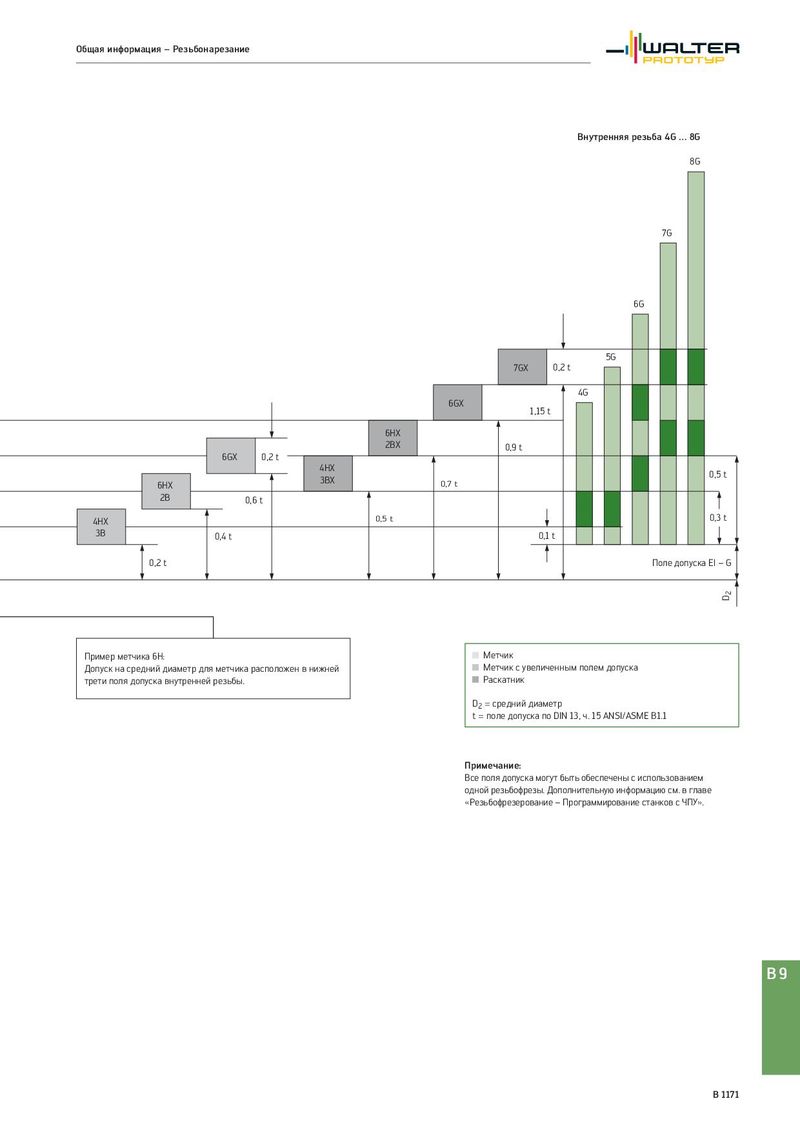

Общая информация – Резьбонарезание Внутренняя резьба 4G … 8G 8G 7G 6G 5G 7GX 0,2 t 4G 6GX 1,15 t 6HX 2BX 0,9 t 6GX 0,2 t 4HX 0,5 t 6HX 3BX 0,7 t 2B 0,6 t 4HX 0,5 t 0,3 t 3B 0,4 t 0,1 t 0,2 t Поле допуска El – G D2 Пример метчика 6H: Метчик Допуск на средний диаметр для метчика расположен в нижней Метчик с увеличенным полем допуска трети поля допуска внутренней резьбы. Раскатник D2 = средний диаметр t = поле допуска по DIN 13, ч. 15 ANSI/ASME B1.1 Примечание: Все поля допуска могут быть обеспечены с использованием одной резьбофрезы. Дополнительную информацию см. в главе «Резьбофрезерование – Программирование станков с ЧПУ». B9 B 1171
