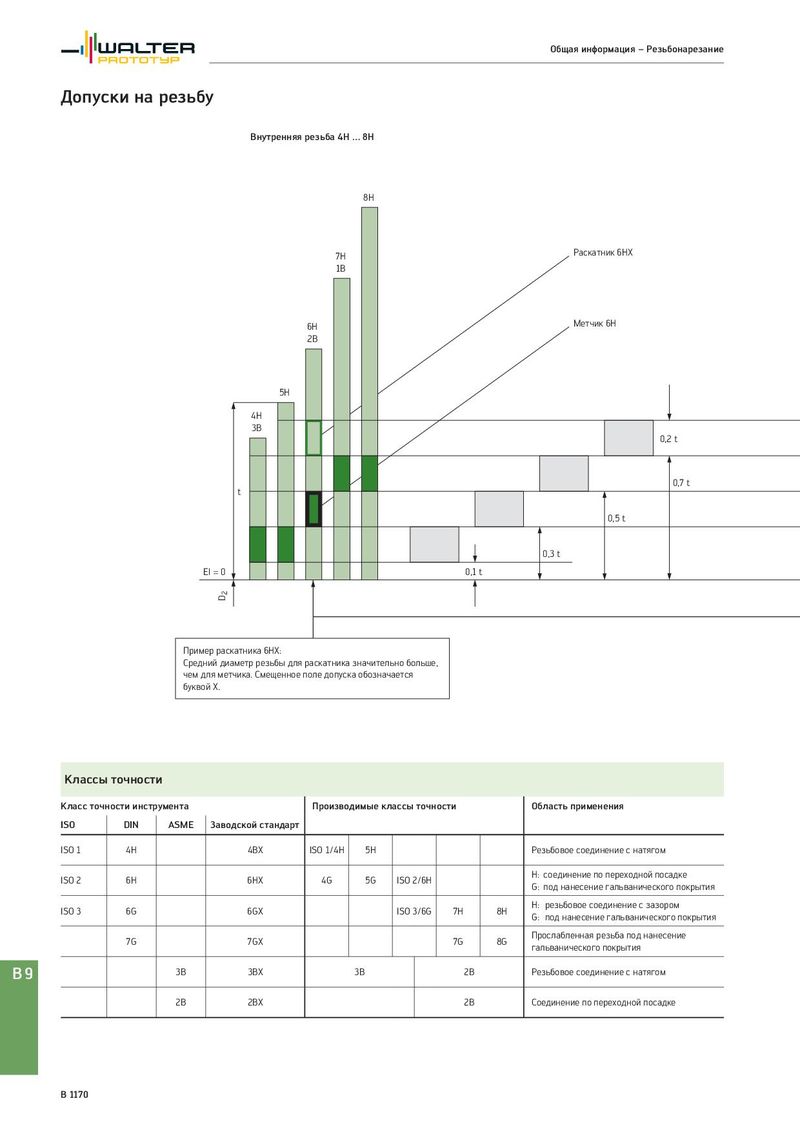

Общая информация – Резьбонарезание Допуски на резьбу Внутренняя резьба 4H … 8H 8H 7H Раскатник 6HX 1B 6H Метчик 6H 2B 5H 4H 3B 7G 1B 0,2 t ISO 3/6G 0,7 t t ISO 2/6H 2B 0,5 t ISO 1/4H 3B 0,3 t El = 0 0,1 t D2 Пример раскатника 6HX: Средний диаметр резьбы для раскатника значительно больше, чем для метчика. Смещенное поле допуска обозначается буквой X. Классы точности Класс точности инструмента Производимые классы точности Область применения ISO DIN ASME Заводской стандарт ISO 1 4H 4BX ISO 1/4H 5H Резьбовое соединение с натягом ISO 2 6H 6HX 4G 5G ISO 2/6H H: соединение по переходной посадке G: под нанесение гальванического покрытия ISO 3 6G 6GX ISO 3/6G 7H 8H H: резьбовое соединение с зазором G: под нанесение гальванического покрытия 7G 7GX 7G 8G Прослабленная резьба под нанесение гальванического покрытия B9 3B 3BX 3B 2B Резьбовое соединение с натягом 2B 2BX 2B Соединение по переходной посадке B 1170
