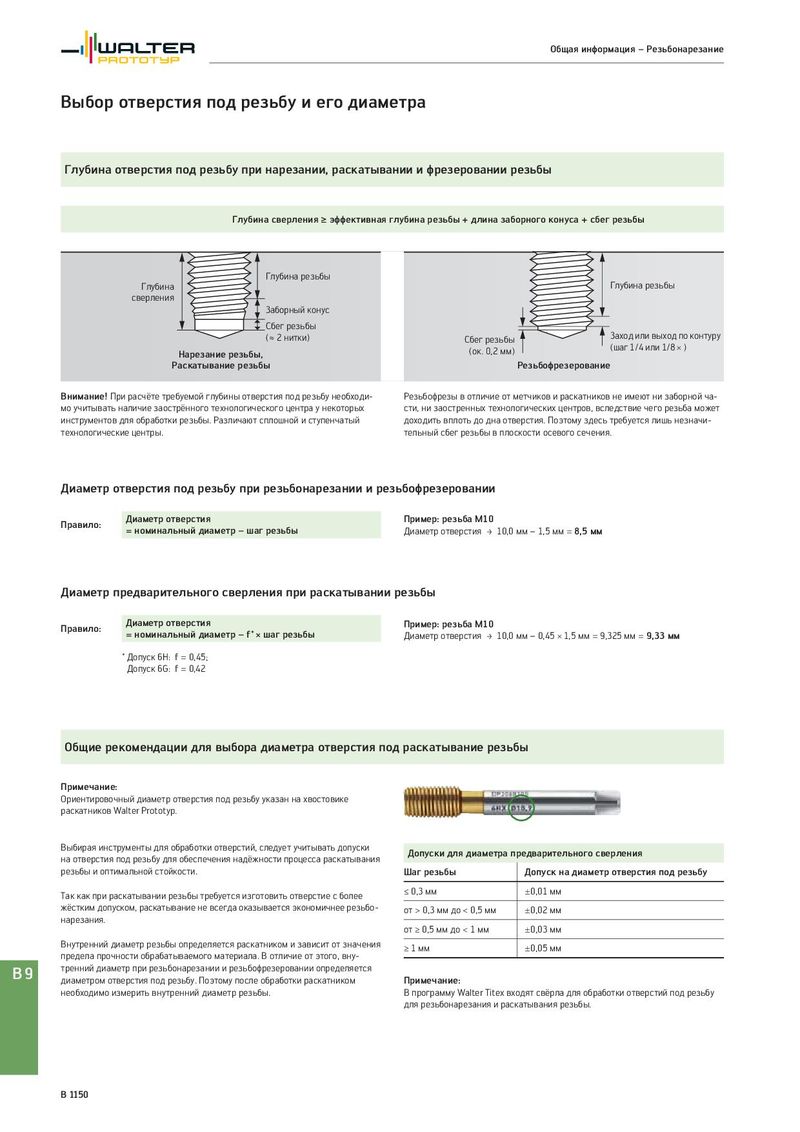

Общая информация – Резьбонарезание Выбор отверстия под резьбу и его диаметра Глубина отверстия под резьбу при нарезании, раскатывании и фрезеровании резьбы Глубина сверления ≥ эффективная глубина резьбы + длина заборного конуса + сбег резьбы Глубина резьбы Глубина Глубина резьбы сверления Заборный конус Сбег резьбы (≈ 2 нитки) Сбег резьбы Заход или выход по контуру Нарезание резьбы, (ок. 0,2 мм) (шаг 1/4 или 1/8 × ) Раскатывание резьбы Резьбофрезерование Внимание! При расчёте требуемой глубины отверстия под резьбу необходи- Резьбофрезы в отличие от метчиков и раскатников не имеют ни заборной ча- мо учитывать наличие заострённого технологического центра у некоторых сти, ни заостренных технологических центров, вследствие чего резьба может инструментов для обработки резьбы. Различают сплошной и ступенчатый доходить вплоть до дна отверстия. Поэтому здесь требуется лишь незначи- технологические центры. тельный сбег резьбы в плоскости осевого сечения. Диаметр отверстия под резьбу при резьбонарезании и резьбофрезеровании Правило: Диаметр отверстия Пример: резьба M10 = номинальный диаметр – шаг резьбы Диаметр отверстия ‡ 10,0 мм – 1,5 мм = 8,5 мм Диаметр предварительного сверления при раскатывании резьбы Правило: Диаметр отверстия Пример: резьба M10 = номинальный диаметр – f* × шаг резьбы Диаметр отверстия ‡ 10,0 мм – 0,45 × 1,5 мм = 9,325 мм = 9,33 мм * Допуск 6H: f = 0,45; Допуск 6G: f = 0,42 Общие рекомендации для выбора диаметра отверстия под раскатывание резьбы Примечание: Ориентировочный диаметр отверстия под резьбу указан на хвостовике раскатников Walter Prototyp. Выбирая инструменты для обработки отверстий, следует учитывать допуски Допуски для диаметра предварительного сверления на отверстия под резьбу для обеспечения надёжности процесса раскатывания резьбы и оптимальной стойкости. Шаг резьбы Допуск на диаметр отверстия под резьбу Так как при раскатывании резьбы требуется изготовить отверстие с более ≤ 0,3 мм ±0,01 мм жёстким допуском, раскатывание не всегда оказывается экономичнее резьбо- от > 0,3 мм до < 0,5 мм ±0,02 мм нарезания. от ≥ 0,5 мм до < 1 мм ±0,03 мм Внутренний диаметр резьбы определяется раскатником и зависит от значения ≥ 1 мм ±0,05 мм предела прочности обрабатываемого материала. В отличие от этого, вну- B9 тренний диаметр при резьбонарезании и резьбофрезеровании определяется диаметром отверстия под резьбу. Поэтому после обработки раскатником Примечание: необходимо измерить внутренний диаметр резьбы. В программу Walter Titex входят свёрла для обработки отверстий под резьбу для резьбонарезания и раскатывания резьбы. B 1150
