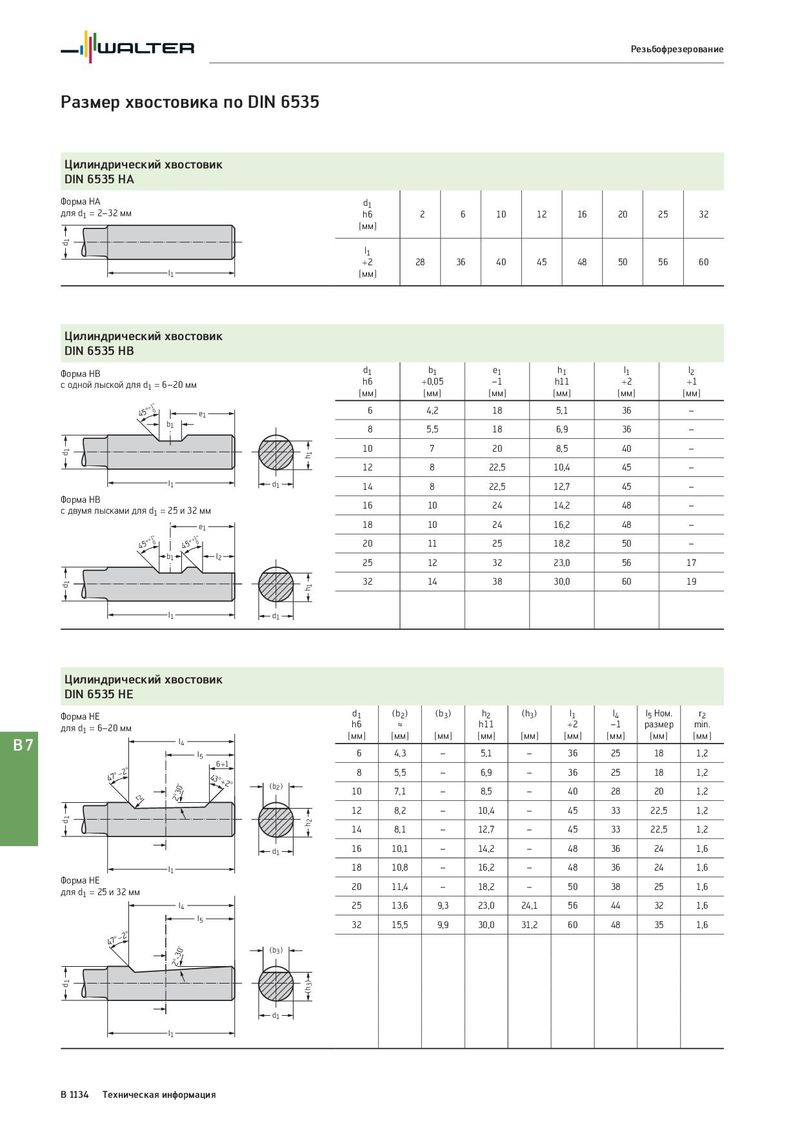

Резьбофрезерование Размер хвостовика по DIN 6535 Цилиндрический хвостовик DIN 6535 HA Форма HA d1 для d1 = 2–32 мм h6 2 6 10 12 16 20 25 32 [мм] d1 l1 +2 28 36 40 45 48 50 56 60 l1 [мм] Цилиндрический хвостовик DIN 6535 HB Форма HB d1 b1 e1 h1 l1 l2 с одной лыской для d1 = 6–20 мм h6 +0,05 –1 h11 +2 +1 [мм] [мм] [мм] [мм] [мм] [мм] 45°+10° e1 6 4,2 18 5,1 36 – b1 8 5,5 18 6,9 36 – d1 h1 10 7 20 8,5 40 – 12 8 22,5 10,4 45 – l1 d1 14 8 22,5 12,7 45 – Форма HB 16 10 24 14,2 48 – с двумя лысками для d1 = 25 и 32 мм e1 18 10 24 16,2 48 – 45°+10° 45°+10° 20 11 25 18,2 50 – b1 l2 25 12 32 23,0 56 17 d1 h1 32 14 38 30,0 60 19 l1 d1 Цилиндрический хвостовик DIN 6535 HE Форма HE d1 (b2) (b3) h2 (h3) l1 l4 l5 Ном. r2 для d1 = 6–20 мм h6 ≈ h11 +2 –1 размер min. B7 l4 [мм] [мм] [мм] [мм] [мм] [мм] [мм] [мм] [мм] l5 6 4,3 – 5,1 – 36 25 18 1,2 47°−2° 6+1 43°+2° 8 5,5 – 6,9 – 36 25 18 1,2 2°30’ (b2) 10 7,1 – 8,5 – 40 28 20 1,2 r2 12 8,2 – 10,4 – 45 33 22,5 1,2 d1 h2 14 8,1 – 12,7 – 45 33 22,5 1,2 d1 16 10,1 – 14,2 – 48 36 24 1,6 l1 18 10,8 – 16,2 – 48 36 24 1,6 Форма HE 20 11,4 – 18,2 – 50 38 25 1,6 для d1 = 25 и 32 мм l4 25 13,6 9,3 23,0 24,1 56 44 32 1,6 l5 32 15,5 9,9 30,0 31,2 60 48 35 1,6 47°−2° 2°-30‘ (b3) d1 (h3) d1 l1 B 1134 Техническая информация
