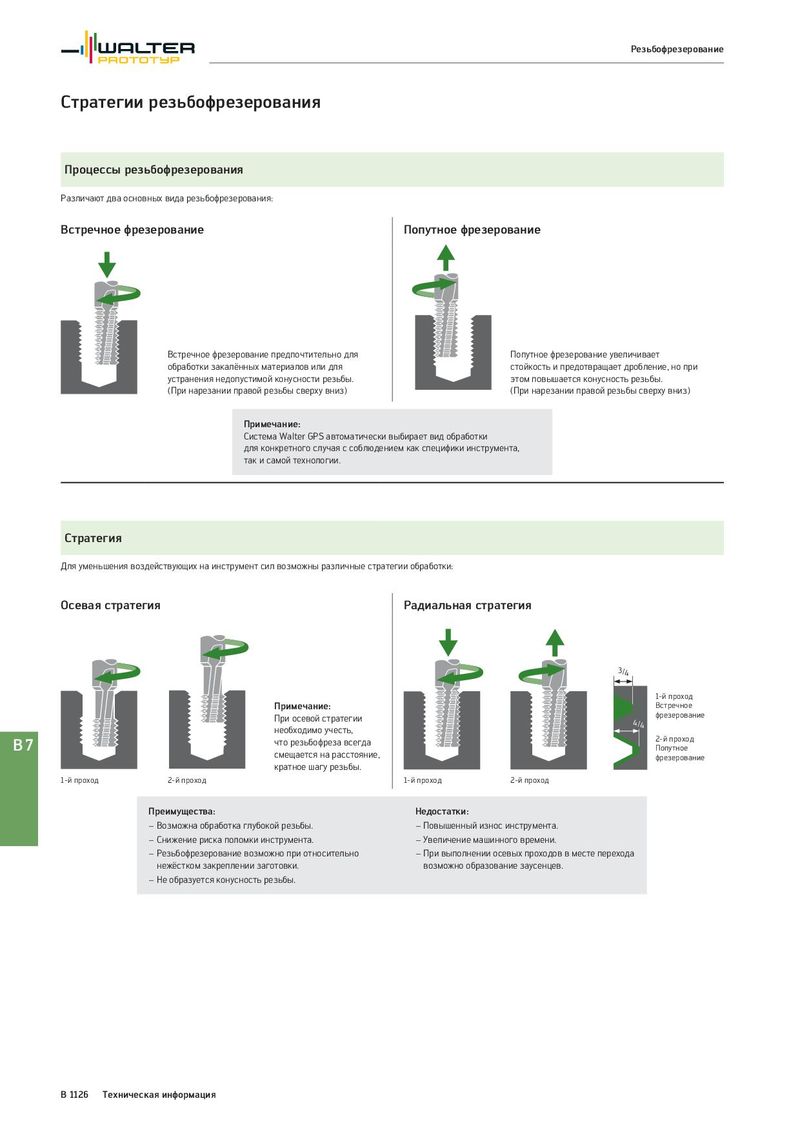

Резьбофрезерование Стратегии резьбофрезерования Процессы резьбофрезерования Различают два основных вида резьбофрезерования: Встречное фрезерование Попутное фрезерование Встречное фрезерование предпочтительно для Попутное фрезерование увеличивает обработки закалённых материалов или для стойкость и предотвращает дробление, но при устранения недопустимой конусности резьбы. этом повышается конусность резьбы. (При нарезании правой резьбы сверху вниз) (При нарезании правой резьбы сверху вниз) Примечание: Система Walter GPS автоматически выбирает вид обработки для конкретного случая с соблюдением как специфики инструмента, так и самой технологии. Стратегия Для уменьшения воздействующих на инструмент сил возможны различные стратегии обработки: Осевая стратегия Радиальная стратегия 3/4 1-й проход Примечание: Встречное При осевой стратегии фрезерование необходимо учесть, 4/4 B7 что резьбофреза всегда 2-й проход смещается на расстояние, Попутное фрезерование кратное шагу резьбы. 1-й проход 2-й проход 1-й проход 2-й проход Преимущества: Недостатки: − Возможна обработка глубокой резьбы. − Повышенный износ инструмента. − Снижение риска поломки инструмента. − Увеличение машинного времени. − Резьбофрезерование возможно при относительно − При выполнении осевых проходов в месте перехода нежёстком закреплении заготовки. возможно образование заусенцев. − Не образуется конусность резьбы. B 1126 Техническая информация
