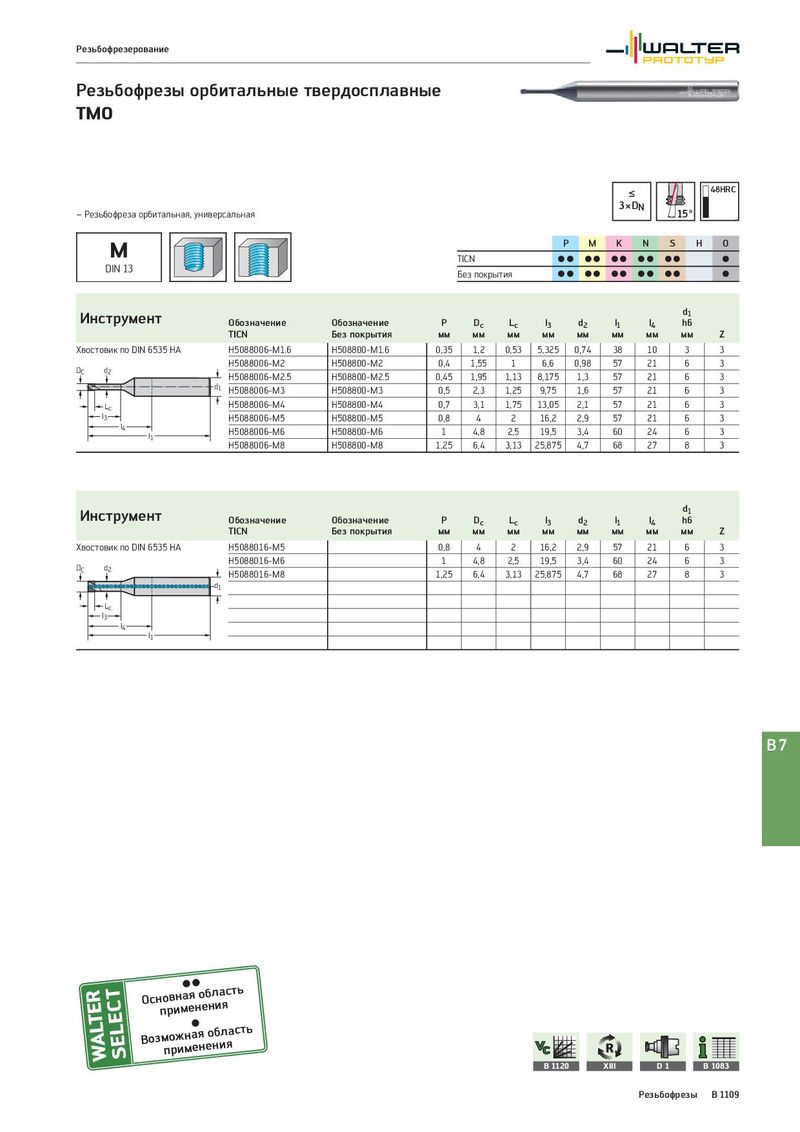

Резьбофрезерование Резьбофрезы орбитальные твердосплавные TMO ≤ 48HRC – Резьбофреза орбитальная, универсальная 3×DN 15° M P M K N S H O TICN CC CC CC CC CC C DIN 13 Без покрытия CC CC CC CC CC C Инструмент d1 Обозначение Обозначение P Dc Lc l3 d2 l1 l4 h6 TICN Без покрытия мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H5088006-M1.6 H508800-M1.6 0,35 1,2 0,53 5,325 0,74 38 10 3 3 DC d2 H5088006-M2 H508800-M2 0,4 1,55 1 6,6 0,98 57 21 6 3 H5088006-M2.5 H508800-M2.5 0,45 1,95 1,13 8,175 1,3 57 21 6 3 d1 H5088006-M3 H508800-M3 0,5 2,3 1,25 9,75 1,6 57 21 6 3 Lc H5088006-M4 H508800-M4 0,7 3,1 1,75 13,05 2,1 57 21 6 3 l3 H5088006-M5 H508800-M5 0,8 4 2 16,2 2,9 57 21 6 3 l4 H5088006-M6 H508800-M6 1 4,8 2,5 19,5 3,4 60 24 6 3 l1 H5088006-M8 H508800-M8 1,25 6,4 3,13 25,875 4,7 68 27 8 3 Инструмент d1 Обозначение Обозначение P Dc Lc l3 d2 l1 l4 h6 TICN Без покрытия мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H5088016-M5 0,8 4 2 16,2 2,9 57 21 6 3 DC d2 H5088016-M6 1 4,8 2,5 19,5 3,4 60 24 6 3 H5088016-M8 1,25 6,4 3,13 25,875 4,7 68 27 8 3 d1 Lc l3 l4 l1 B7 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть B 1120 XIII D1 B 1083 Резьбофрезы B 1109
