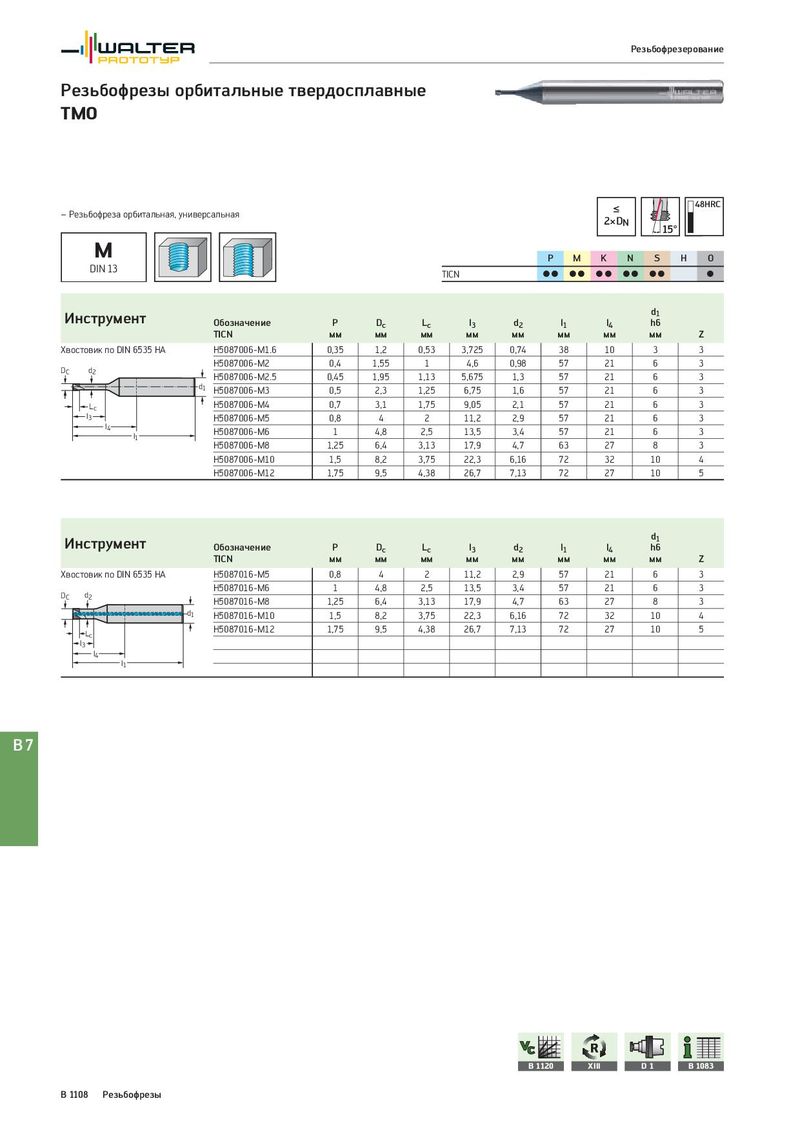

Резьбофрезерование Резьбофрезы орбитальные твердосплавные TMO ≤ 48HRC – Резьбофреза орбитальная, универсальная 2×DN 15° M P M K N S H O DIN 13 TICN CC CC CC CC CC C Инструмент d1 Обозначение P Dc Lc l3 d2 l1 l4 h6 TICN мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H5087006-M1.6 0,35 1,2 0,53 3,725 0,74 38 10 3 3 DC d2 H5087006-M2 0,4 1,55 1 4,6 0,98 57 21 6 3 H5087006-M2.5 0,45 1,95 1,13 5,675 1,3 57 21 6 3 d1 H5087006-M3 0,5 2,3 1,25 6,75 1,6 57 21 6 3 Lc H5087006-M4 0,7 3,1 1,75 9,05 2,1 57 21 6 3 l3 H5087006-M5 0,8 4 2 11,2 2,9 57 21 6 3 l4 H5087006-M6 1 4,8 2,5 13,5 3,4 57 21 6 3 l1 H5087006-M8 1,25 6,4 3,13 17,9 4,7 63 27 8 3 H5087006-M10 1,5 8,2 3,75 22,3 6,16 72 32 10 4 H5087006-M12 1,75 9,5 4,38 26,7 7,13 72 27 10 5 Инструмент d1 Обозначение P Dc Lc l3 d2 l1 l4 h6 TICN мм мм мм мм мм мм мм мм Z Хвостовик по DIN 6535 HA H5087016-M5 0,8 4 2 11,2 2,9 57 21 6 3 DC d2 H5087016-M6 1 4,8 2,5 13,5 3,4 57 21 6 3 H5087016-M8 1,25 6,4 3,13 17,9 4,7 63 27 8 3 d1 H5087016-M10 1,5 8,2 3,75 22,3 6,16 72 32 10 4 Lc H5087016-M12 1,75 9,5 4,38 26,7 7,13 72 27 10 5 l3 l4 l1 B7 B 1120 XIII D1 B 1083 B 1108 Резьбофрезы
