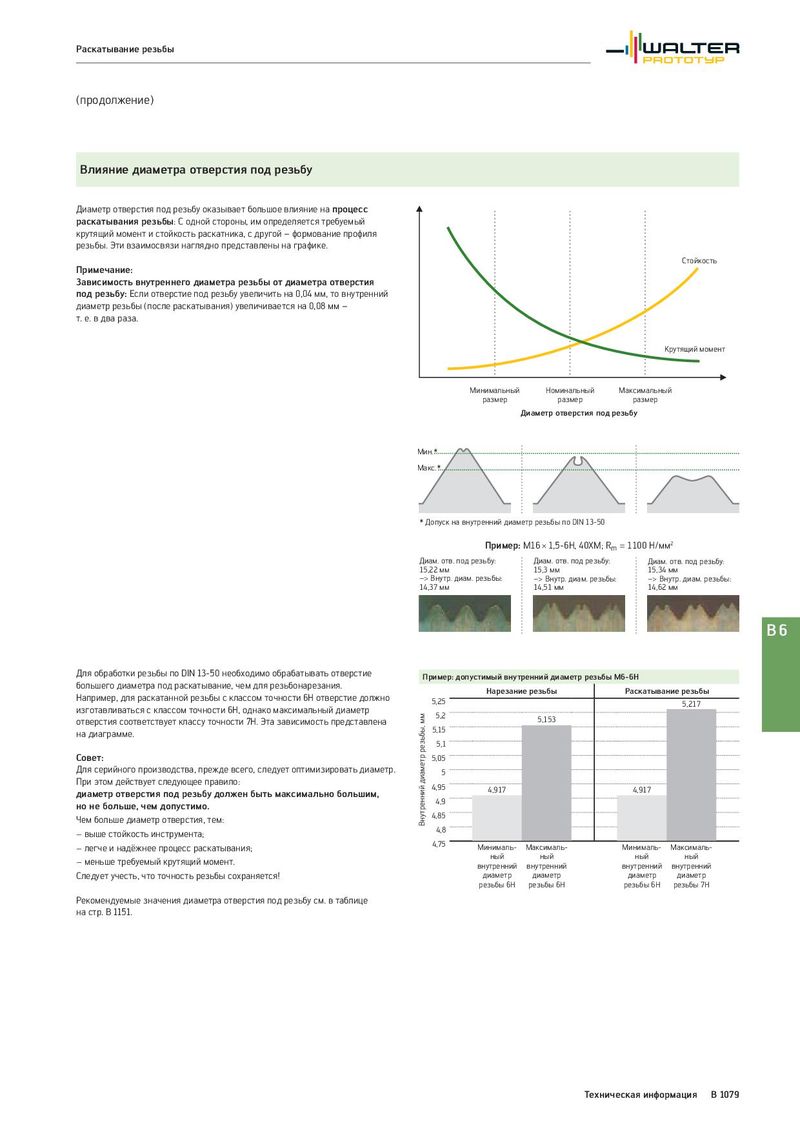

Раскатывание резьбы (продолжение) Влияние диаметра отверстия под резьбу Диаметр отверстия под резьбу оказывает большое влияние на процесс раскатывания резьбы: С одной стороны, им определяется требуемый крутящий момент и стойкость раскатника, с другой – формование профиля резьбы. Эти взаимосвязи наглядно представлены на графике. Стойкость Примечание: Зависимость внутреннего диаметра резьбы от диаметра отверстия под резьбу: Если отверстие под резьбу увеличить на 0,04 мм, то внутренний диаметр резьбы (после раскатывания) увеличивается на 0,08 мм – т. е. в два раза. Крутящий момент Минимальный Номинальный Максимальный размер размер размер Диаметр отверстия под резьбу Мин.* Макс.* * Допуск на внутренний диаметр резьбы по DIN 13-50 Пример: M16 × 1,5-6H, 40ХМ; Rm = 1100 Н/мм2 Диам. отв. под резьбу: Диам. отв. под резьбу: Диам. отв. под резьбу: 15,22 мм 15,3 мм 15,34 мм –> Внутр. диам. резьбы: –> Внутр. диам. резьбы: –> Внутр. диам. резьбы: 14,37 мм 14,51 мм 14,62 мм B6 Для обработки резьбы по DIN 13-50 необходимо обрабатывать отверстие Пример: допустимый внутренний диаметр резьбы M6-6H большего диаметра под раскатывание, чем для резьбонарезания. Нарезание резьбы Раскатывание резьбы Например, для раскатанной резьбы с классом точности 6H отверстие должно 5,25 5,217 изготавливаться с классом точности 6H, однако максимальный диаметр Внутренний диаметр резьбы, мм 5,2 отверстия соответствует классу точности 7H. Эта зависимость представлена 5,153 на диаграмме. 5,15 5,1 Совет: 5,05 Для серийного производства, прежде всего, следует оптимизировать диаметр. 5 При этом действует следующее правило: 4,95 диаметр отверстия под резьбу должен быть максимально большим, 4,917 4,917 но не больше, чем допустимо. 4,9 Чем больше диаметр отверстия, тем: 4,85 − выше стойкость инструмента; 4,8 − легче и надёжнее процесс раскатывания; 4,75 Минималь- Максималь- Минималь- Максималь- − меньше требуемый крутящий момент. ный ный ный ный внутренний внутренний внутренний внутренний Следует учесть, что точность резьбы сохраняется! диаметр диаметр диаметр диаметр резьбы 6H резьбы 6H резьбы 6H резьбы 7H Рекомендуемые значения диаметра отверстия под резьбу см. в таблице на стр. B 1151. Техническая информация B 1079
