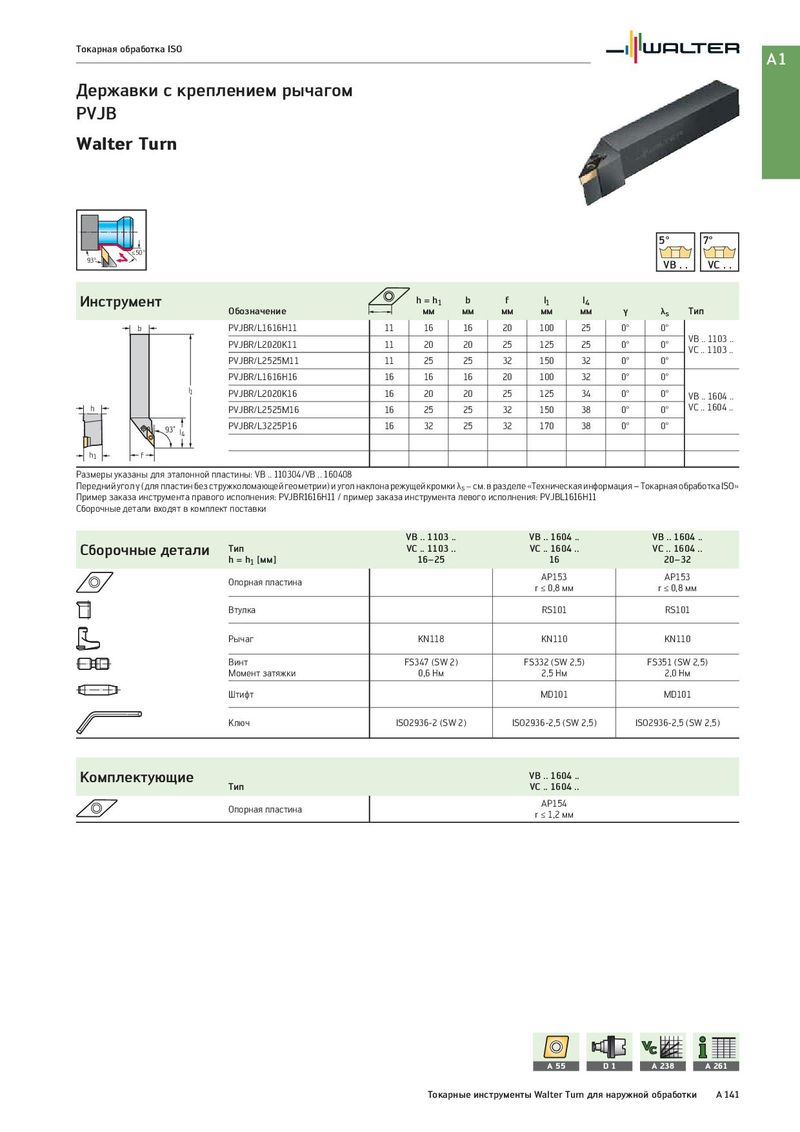

Токарная обработка ISO A1 Державки с креплением рычагом PVJB Walter Turn 5° 7° ≤50° 93° VB . . VC . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b PVJBR/L1616H11 11 16 16 20 100 25 0° 0° PVJBR/L2020K11 11 20 20 25 125 25 0° 0° VB .. 1103 .. VC .. 1103 .. PVJBR/L2525M11 11 25 25 32 150 32 0° 0° PVJBR/L1616H16 16 16 16 20 100 32 0° 0° l1 PVJBR/L2020K16 16 20 20 25 125 34 0° 0° VB .. 1604 .. h PVJBR/L2525M16 16 25 25 32 150 38 0° 0° VC .. 1604 .. 93˚ l4 PVJBR/L3225P16 16 32 25 32 170 38 0° 0° h1 f Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: PVJBR1616H11 / пример заказа инструмента левого исполнения: PVJBL1616H11 Сборочные детали входят в комплект поставки VB .. 1103 .. VB .. 1604 .. VB .. 1604 .. Сборочные детали Тип VC .. 1103 .. VC .. 1604 .. VC .. 1604 .. h = h1 [мм] 16–25 16 20–32 Опорная пластина AP153 AP153 r ≤ 0,8 мм r ≤ 0,8 мм Втулка RS101 RS101 Рычаг KN118 KN110 KN110 Винт FS347 (SW 2) FS332 (SW 2,5) FS351 (SW 2,5) Момент затяжки 0,6 Нм 2,5 Нм 2,0 Нм Штифт MD101 MD101 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-2,5 (SW 2,5) Комплектующие VB .. 1604 .. Тип VC .. 1604 .. Опорная пластина AP154 r ≤ 1,2 мм A 55 D1 A 238 A 261 Токарные инструменты Walter Turn для наружной обработки A 141
