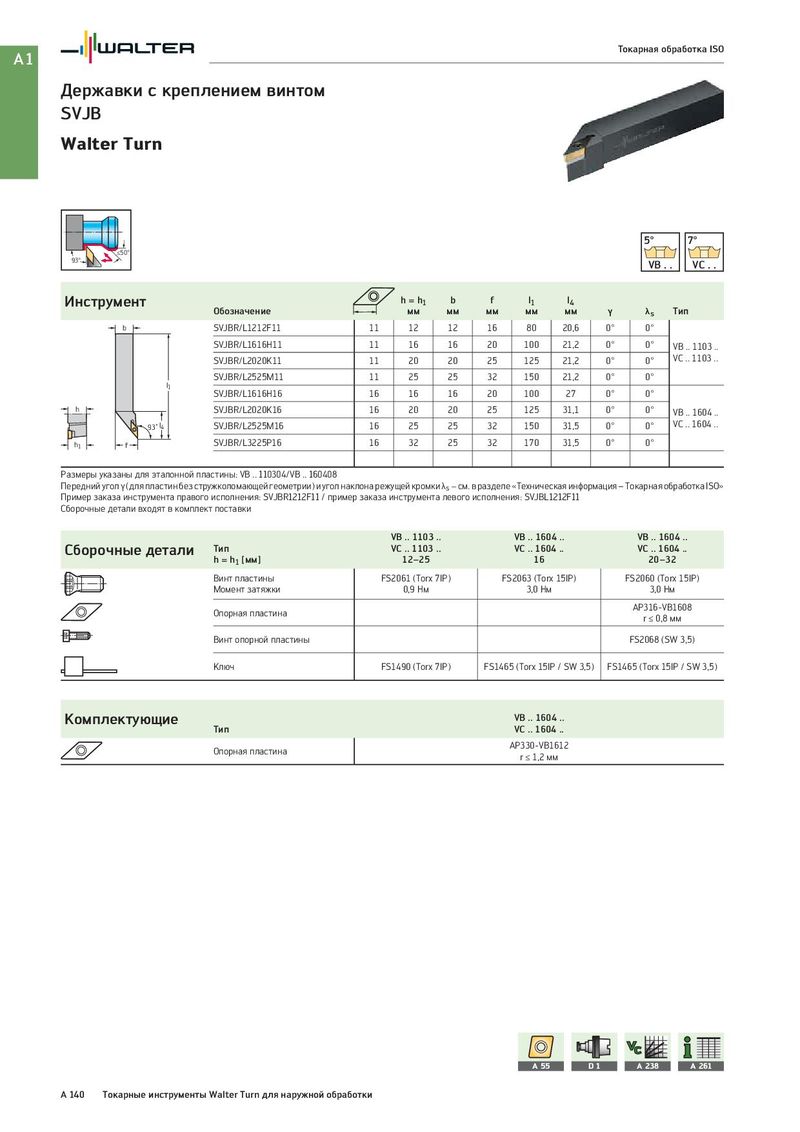

A1 Токарная обработка ISO Державки с креплением винтом SVJB Walter Turn 5° 7° ≤50° 93° VB . . VC . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b SVJBR/L1212F11 11 12 12 16 80 20,6 0° 0° SVJBR/L1616H11 11 16 16 20 100 21,2 0° 0° VB .. 1103 .. SVJBR/L2020K11 11 20 20 25 125 21,2 0° 0° VC .. 1103 .. SVJBR/L2525M11 11 25 25 32 150 21,2 0° 0° l1 SVJBR/L1616H16 16 16 16 20 100 27 0° 0° h SVJBR/L2020K16 16 20 20 25 125 31,1 0° 0° VB .. 1604 .. 93˚ l4 SVJBR/L2525M16 16 25 25 32 150 31,5 0° 0° VC .. 1604 .. h1 f SVJBR/L3225P16 16 32 25 32 170 31,5 0° 0° Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: SVJBR1212F11 / пример заказа инструмента левого исполнения: SVJBL1212F11 Сборочные детали входят в комплект поставки VB .. 1103 .. VB .. 1604 .. VB .. 1604 .. Сборочные детали Тип VC .. 1103 .. VC .. 1604 .. VC .. 1604 .. h = h1 [мм] 12–25 16 20–32 Винт пластины FS2061 (Torx 7IP) FS2063 (Torx 15IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм 3,0 Нм Опорная пластина AP316-VB1608 r ≤ 0,8 мм Винт опорной пластины FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Комплектующие VB .. 1604 .. Тип VC .. 1604 .. Опорная пластина AP330-VB1612 r ≤ 1,2 мм A 55 D1 A 238 A 261 A 140 Токарные инструменты Walter Turn для наружной обработки
