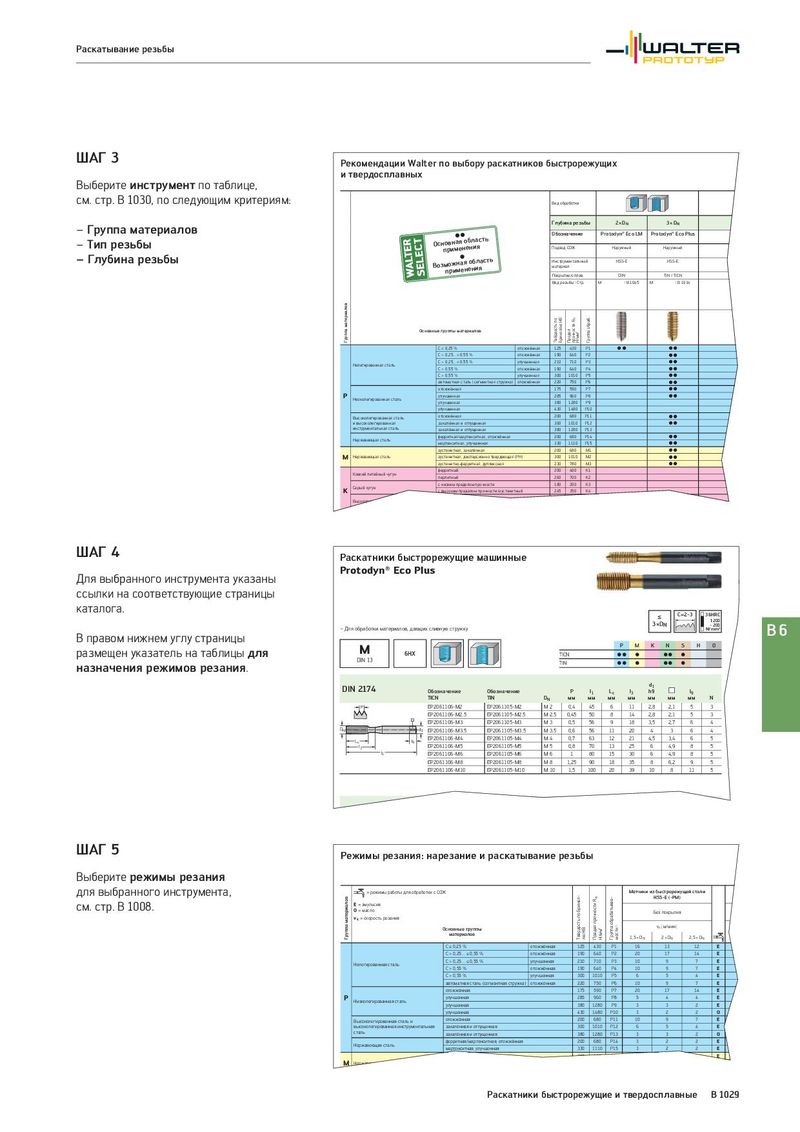

Общий каталог Walter 2017 - страница 1543

Раскатывание резьбы ШАГ 3 Рекомендации Walter по выбору раскатников быстрорежущих и твердосплавных Выберите инструмент по таблице, см. стр. B 1030, по следующим критериям: Вид обработки – Группа материалов Глубина резьбы 2 × DN 3 × DN Обозначение Protodyn® Eco LM Protodyn® Eco Plus – Тип резьбы Оснпорвинмаеяноебнлиаясть Подвод СОЖ Наружный Наружный – Глубина резьбы Возмпоржимнаеянеонбиляасть Инструментальный HSS-E HSS-E материал Покрытие/сплав CRN TIN / TICN Вид резьбы | Стр. M | B 1045 M | B 1034 Группа материалов Основные группы материалов Твёрдость по Бринеллю HB Предел прочности RmН/мм2 Группа обраб. C ≤ 0,25 % отожжённая 125 430 P1 CC CC C > 0,25... ≤ 0,55 % отожжённая 190 640 P2 CC Нелегированная сталь C > 0,25... ≤ 0,55 % улучшенная 210 710 P3 CC C > 0,55 % отожжённая 190 640 P4 CC C > 0,55 % улучшенная 300 1010 P5 CC автоматная сталь (сегментная стружка) отожжённая 220 750 P6 CC отожжённая 175 590 P7 CC P Низколегированная сталь улучшенная 285 960 P8 CC улучшенная 380 1280 P9 улучшенная 430 1480 P10 Высоколегированная сталь отожжённая 200 680 P11 CC и высоколегированная закалённая и отпущенная 300 1010 P12 CC инструментальная сталь закалённая и отпущенная 380 1280 P13 Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 CC мартенситная, улучшенная 330 1110 P15 CC аустенитная, закалённая 200 680 M1 CC M Нержавеющая сталь аустенитная, дисперсионно твердеющая (PH) 300 1010 M2 CC аустенитно-ферритная, дуплексная 230 780 M3 CC Ковкий литейный чугун ферритный 200 400 K1 перлитный 260 700 K2 Серый чугун с низким пределом прочности 180 200 K3 K с высоким пределом прочности/аустенитный 245 350 K4 Высокопрочный чугун ферритный 155 400 K5 CC перлитный 265 700 K6 C Чугун с вермикулярным графитом (ЧВГ) 230 400 K7 ШАГ 4 Раскатники быстрорежущие машинные Для выбранного инструмента указаны Protodyn® Eco Plus ссылки на соответствующие страницы каталога. ≤ C=2-3 36HRC 3×DN 1200 – Для обработки материалов, дающих сливную стружку –200 B6 N/mm² В правом нижнем углу страницы P M K N S H O размещен указатель на таблицы для M 6HX TICN CC C CC C назначения режимов резания. DIN 13 TIN CC C CC C DIN 2174 d1 Обозначение Обозначение P l1 Lc l3 h9 l9 TICN TIN DN мм мм мм мм мм мм мм N P EP2061106-M2 EP2061105-M2 M2 0,4 45 6 11 2,8 2,1 5 3 EP2061106-M2.5 EP2061105-M2.5 M 2.5 0,45 50 8 14 2,8 2,1 5 3 EP2061106-M3 EP2061105-M3 M3 0,5 56 9 18 3,5 2,7 6 4 DN d1 EP2061106-M3.5 EP2061105-M3.5 M 3.5 0,6 56 11 20 4 3 6 4 Lc l9 EP2061106-M4 EP2061105-M4 M4 0,7 63 12 21 4,5 3,4 6 5 l3 EP2061106-M5 EP2061105-M5 M5 0,8 70 13 25 6 4,9 8 5 l1 EP2061106-M6 EP2061105-M6 M6 1 80 15 30 6 4,9 8 5 EP2061106-M8 EP2061105-M8 M8 1,25 90 18 35 8 6,2 9 5 EP2061106-M10 EP2061105-M10 M 10 1,5 100 20 39 10 8 11 5 DIN 2174 d1 ШАГ 5 Режимы резания: нарезание и раскатывание резьбы Выберите режимы резания для выбранного инструмента, = режимы работы для обработки с СОЖ Метчики из быстрорежущей стали Группа материалов Твёрдость по Бринел- Предел прочности Rm Группа обрабатывае- HSS-E (-PM) см. стр. B 1008. E = эмульсия O = масло Без покрытия vc = скорость резания Основные группы лю HB Н/мм2 мости 1 vc [м/мин] материалов 1,5 × DN 2 × DN 2,5 × DN C ≤ 0,25 % отожжённая 125 430 P1 16 13 12 E C > 0,25… ≤ 0,55 % отожжённая 190 640 P2 20 17 14 E Нелегированная сталь C > 0,25… ≤ 0,55 % улучшенная 210 710 P3 10 9 7 E C > 0,55 % отожжённая 190 640 P4 10 9 7 E C > 0,55 % улучшенная 300 1010 P5 6 5 4 E автоматная сталь (сегментная стружка) отожжённая 220 750 P6 10 9 7 E отожжённая 175 590 P7 20 17 14 E P Низколегированная сталь улучшенная 285 960 P8 5 4 4 E улучшенная 380 1280 P9 3 3 2 E улучшенная 430 1480 P10 3 2 2 O Высоколегированная сталь и отожжённая 200 680 P11 10 9 7 E высоколегированная инструментальная закалённая и отпущенная 300 1010 P12 6 5 4 E сталь закалённая и отпущенная 380 1280 P13 3 3 2 O Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 3 2 2 E мартенситная, улучшенная 330 1110 P15 3 2 2 E аустенитная, закалённая 200 680 M1 4 3 3 E M Нержавеющая сталь аустенитная, дисперсионно твердеющая (PH) 300 1010 M2 2 2 1 E Раскатники быстрорежущие и твердосплавные B 1029
