Общий каталог Walter 2017 - страница 1542

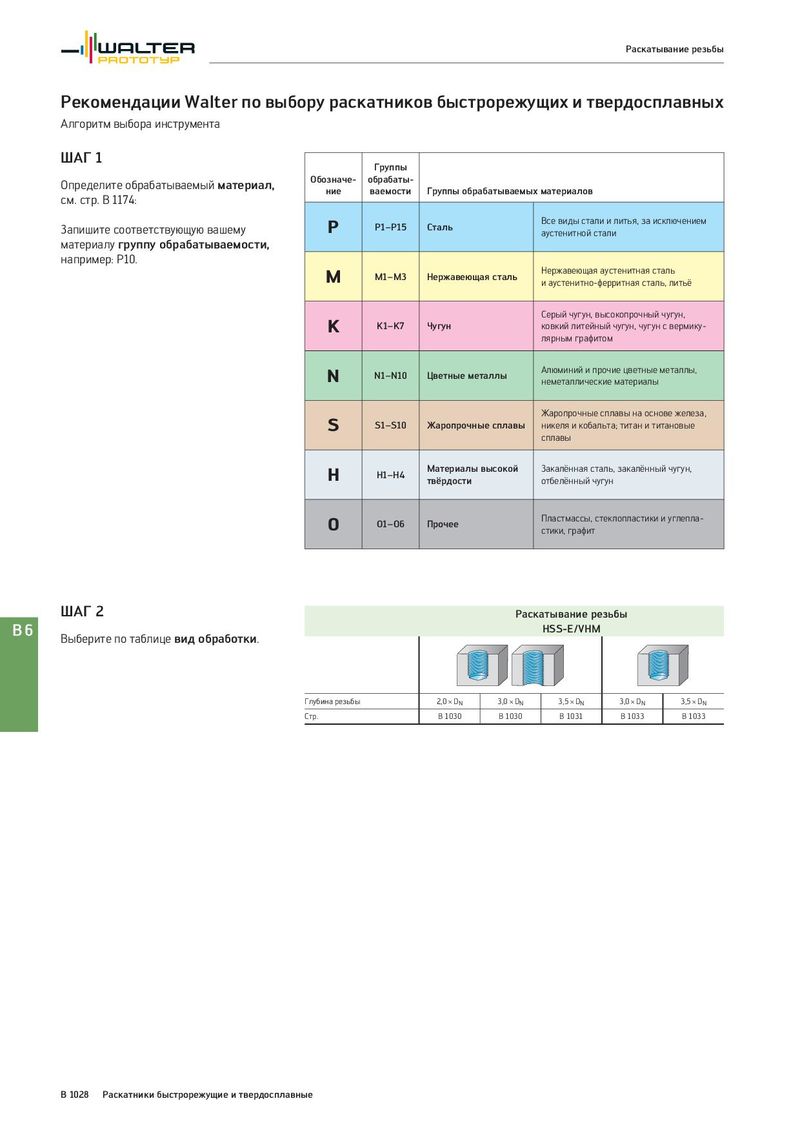

Раскатывание резьбы Рекомендации Walter по выбору раскатников быстрорежущих и твердосплавных Алгоритм выбора инструмента ШАГ 1 Группы Определите обрабатываемый материал, Обозначе- обрабаты- см. стр. B 1174: ние ваемости Группы обрабатываемых материалов Запишите соответствующую вашему P P1–P15 Сталь Все виды стали и литья, за исключением аустенитной стали материалу группу обрабатываемости, например: P10. M M1–M3 Нержавеющая сталь Нержавеющая аустенитная сталь и аустенитно-ферритная сталь, литьё Серый чугун, высокопрочный чугун, K K1–K7 Чугун ковкий литейный чугун, чугун с вермику- лярным графитом N N1–N10 Цветные металлы Алюминий и прочие цветные металлы, неметаллические материалы Жаропрочные сплавы на основе железа, S S1–S10 Жаропрочные сплавы никеля и кобальта; титан и титановые сплавы H H1–H4 Материалы высокой Закалённая сталь, закалённый чугун, твёрдости отбелённый чугун O O1–O6 Прочее Пластмассы, стеклопластики и углепла- стики, графит ШАГ 2 Раскатывание резьбы B6 HSS-E/VHM Выберите по таблице вид обработки. Глубина резьбы 2,0 × DN 3,0 × DN 3,5 × DN 3,0 × DN 3,5 × DN Стр. B 1030 B 1030 B 1031 B 1033 B 1033 B 1028 Раскатники быстрорежущие и твердосплавные
