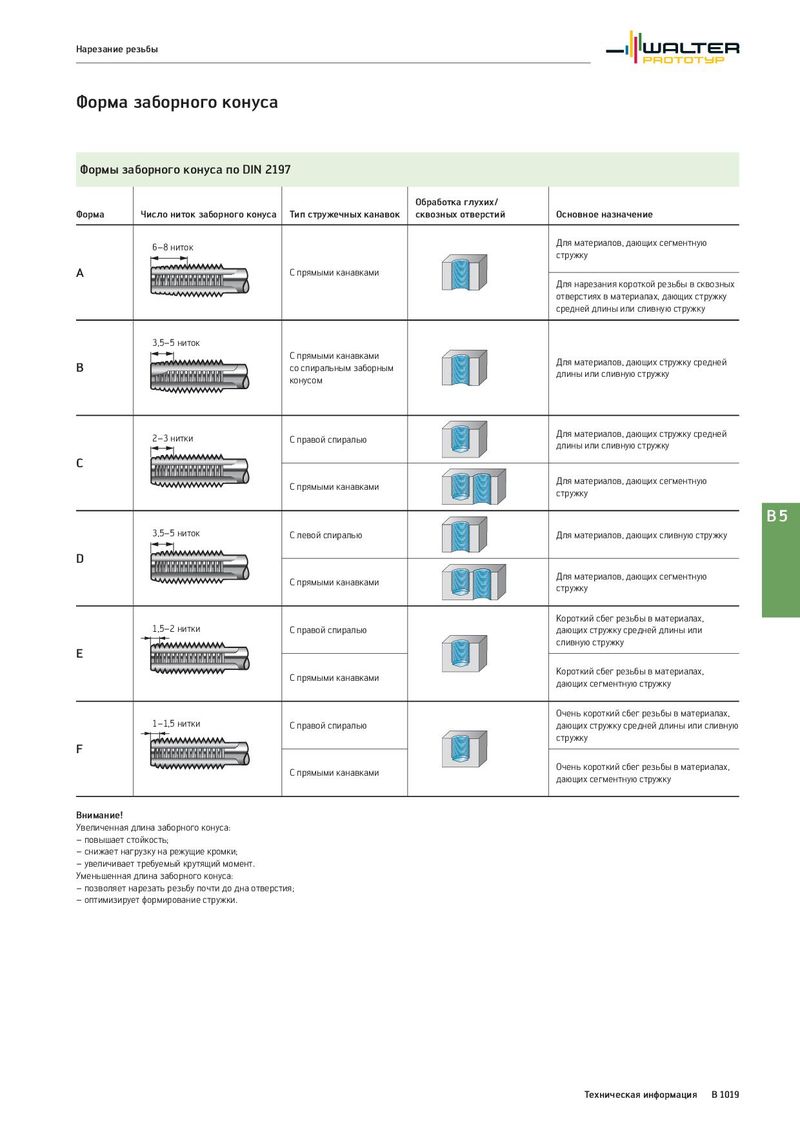

Нарезание резьбы Форма заборного конуса Формы заборного конуса по DIN 2197 Обработка глухих/ Форма Число ниток заборного конуса Тип стружечных канавок сквозных отверстий Основное назначение 6–8 ниток Для материалов, дающих сегментную стружку A С прямыми канавками Для нарезания короткой резьбы в сквозных отверстиях в материалах, дающих стружку средней длины или сливную стружку 3,5–5 ниток С прямыми канавками Для материалов, дающих стружку средней B со спиральным заборным длины или сливную стружку конусом 2–3 нитки С правой спиралью Для материалов, дающих стружку средней длины или сливную стружку C С прямыми канавками Для материалов, дающих сегментную стружку B5 3,5–5 ниток С левой спиралью Для материалов, дающих сливную стружку D С прямыми канавками Для материалов, дающих сегментную стружку Короткий сбег резьбы в материалах, 1,5–2 нитки С правой спиралью дающих стружку средней длины или сливную стружку E С прямыми канавками Короткий сбег резьбы в материалах, дающих сегментную стружку Очень короткий сбег резьбы в материалах, 1–1,5 нитки С правой спиралью дающих стружку средней длины или сливную стружку F С прямыми канавками Очень короткий сбег резьбы в материалах, дающих сегментную стружку Внимание! Увеличенная длина заборного конуса: – повышает стойкость; – снижает нагрузку на режущие кромки; – увеличивает требуемый крутящий момент. Уменьшенная длина заборного конуса: – позволяет нарезать резьбу почти до дна отверстия; – оптимизирует формирование стружки. Техническая информация B 1019
