Общий каталог Walter 2017 - страница 1532

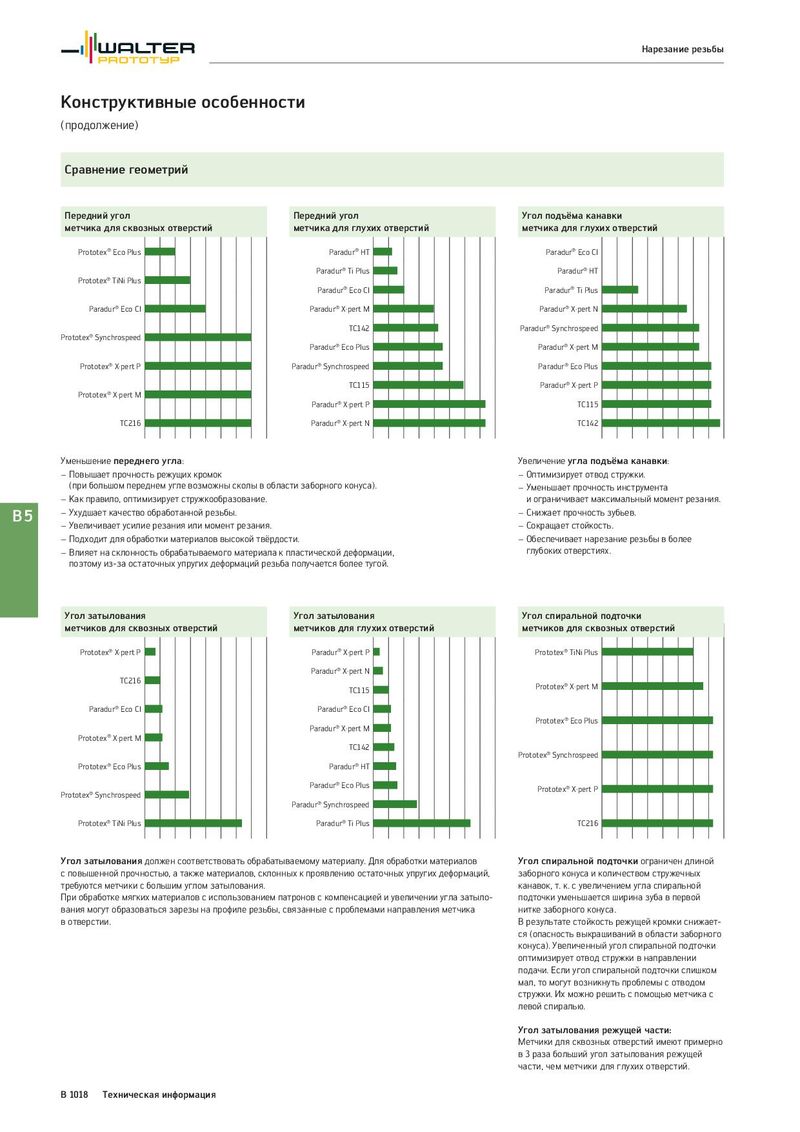

Нарезание резьбы Конструктивные особенности (продолжение) Сравнение геометрий Передний угол Передний угол Угол подъёма канавки метчика для сквозных отверстий метчика для глухих отверстий метчика для глухих отверстий Prototex® Eco Plus Paradur® HT Paradur® Eco CI Paradur® Ti Plus Paradur® HT Prototex® TiNi Plus Paradur® Eco CI Paradur® Ti Plus Paradur® Eco CI Paradur® X·pert M Paradur® X·pert N TC142 Paradur® Synchrospeed Prototex® Synchrospeed Paradur® Eco Plus Paradur® X·pert M Prototex® X·pert P Paradur® Synchrospeed Paradur® Eco Plus TC115 Paradur® X·pert P Prototex® X·pert M Paradur® X·pert P TC115 TC216 Paradur® X·pert N TC142 Уменьшение переднего угла: Увеличение угла подъёма канавки: − Повышает прочность режущих кромок − Оптимизирует отвод стружки. (при большом переднем угле возможны сколы в области заборного конуса). − Уменьшает прочность инструмента − Как правило, оптимизирует стружкообразование. и ограничивает максимальный момент резания. B5 − Ухудшает качество обработанной резьбы. − Снижает прочность зубьев. − Увеличивает усилие резания или момент резания. − Сокращает стойкость. − Подходит для обработки материалов высокой твёрдости. − Обеспечивает нарезание резьбы в более − Влияет на склонность обрабатываемого материала к пластической деформации, глубоких отверстиях. поэтому из-за остаточных упругих деформаций резьба получается более тугой. Угол затылования Угол затылования Угол спиральной подточки метчиков для сквозных отверстий метчиков для глухих отверстий метчиков для сквозных отверстий Prototex® X·pert P Paradur® X·pert P Prototex® TiNi Plus Paradur® X·pert N TC216 Prototex® X·pert M TC115 Paradur® Eco CI Paradur® Eco CI Prototex® Eco Plus Paradur® X·pert M Prototex® X·pert M TC142 Prototex® Synchrospeed Prototex® Eco Plus Paradur® HT Paradur® Eco Plus Prototex® X·pert P Prototex® Synchrospeed Paradur® Synchrospeed Prototex® TiNi Plus Paradur® Ti Plus TC216 Угол затылования должен соответствовать обрабатываемому материалу. Для обработки материалов Угол спиральной подточки ограничен длиной с повышенной прочностью, а также материалов, склонных к проявлению остаточных упругих деформаций, заборного конуса и количеством стружечных требуются метчики с большим углом затылования. канавок, т. к. с увеличением угла спиральной При обработке мягких материалов с использованием патронов с компенсацией и увеличении угла затыло- подточки уменьшается ширина зуба в первой вания могут образоваться зарезы на профиле резьбы, связанные с проблемами направления метчика нитке заборного конуса. в отверстии. В результате стойкость режущей кромки снижает- ся (опасность выкрашиваний в области заборного конуса). Увеличенный угол спиральной подточки оптимизирует отвод стружки в направлении подачи. Если угол спиральной подточки слишком мал, то могут возникнуть проблемы с отводом стружки. Их можно решить с помощью метчика с левой спиралью. Угол затылования режущей части: Метчики для сквозных отверстий имеют примерно в 3 раза больший угол затылования режущей части, чем метчики для глухих отверстий. B 1018 Техническая информация
