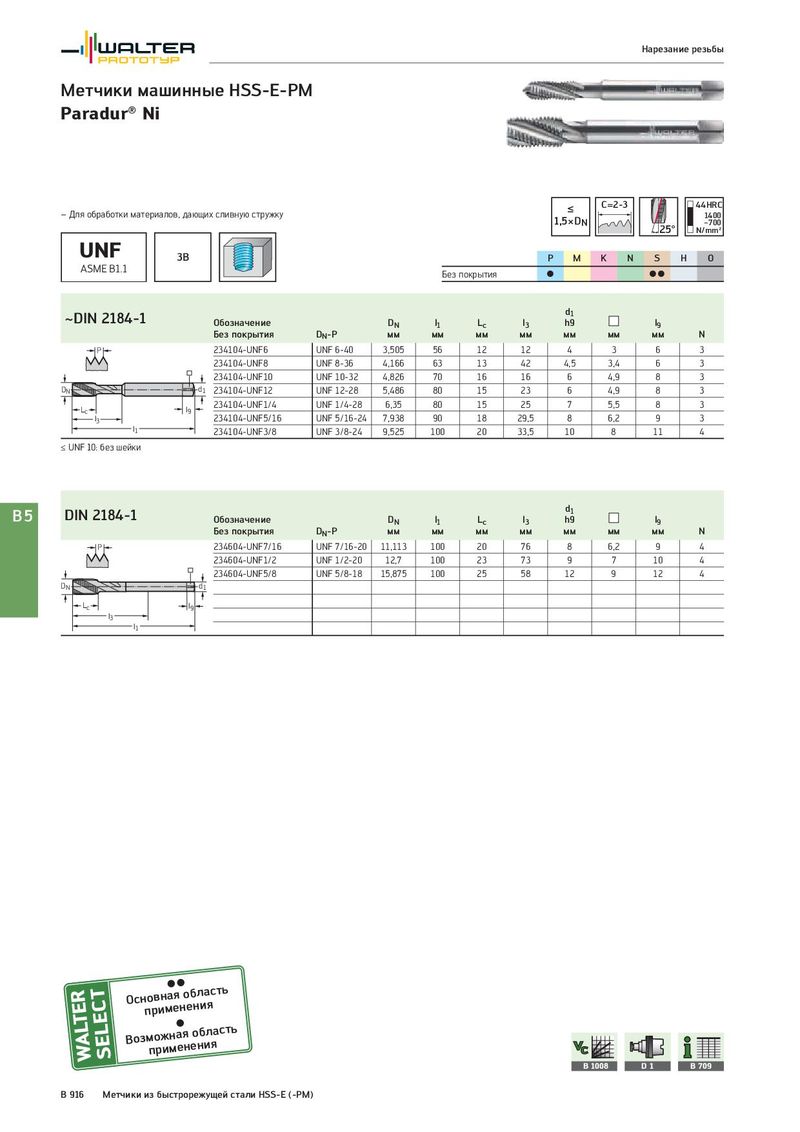

Общий каталог Walter 2017 - страница 1430

Нарезание резьбы Метчики машинные HSS-E-PM Paradur® Ni ≤ C=2-3 44HRC – Для обработки материалов, дающих сливную стружку 1,5×DN 1400 25° –700 N/mm² UNF 3B P M K N S H O ASME B1.1 Без покрытия C CC ~DIN 2184-1 d1 Обозначение DN l1 Lc l3 h9 l9 Без покрытия DN-P мм мм мм мм мм мм мм N P 234104-UNF6 UNF 6-40 3,505 56 12 12 4 3 6 3 234104-UNF8 UNF 8-36 4,166 63 13 42 4,5 3,4 6 3 234104-UNF10 UNF 10-32 4,826 70 16 16 6 4,9 8 3 DN d1 234104-UNF12 UNF 12-28 5,486 80 15 23 6 4,9 8 3 Lc l9 234104-UNF1/4 UNF 1/4-28 6,35 80 15 25 7 5,5 8 3 l3 234104-UNF5/16 UNF 5/16-24 7,938 90 18 29,5 8 6,2 9 3 l1 234104-UNF3/8 UNF 3/8-24 9,525 100 20 33,5 10 8 11 4 ≤ UNF 10: без шейки B5 DIN 2184-1 d1 Обозначение DN l1 Lc l3 h9 l9 Без покрытия DN-P мм мм мм мм мм мм мм N P 234604-UNF7/16 UNF 7/16-20 11,113 100 20 76 8 6,2 9 4 234604-UNF1/2 UNF 1/2-20 12,7 100 23 73 9 7 10 4 234604-UNF5/8 UNF 5/8-18 15,875 100 25 58 12 9 12 4 DN d1 Lc l9 l3 l1 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть B 1008 D1 B 709 B 916 Метчики из быстрорежущей стали HSS-E (-PM)
