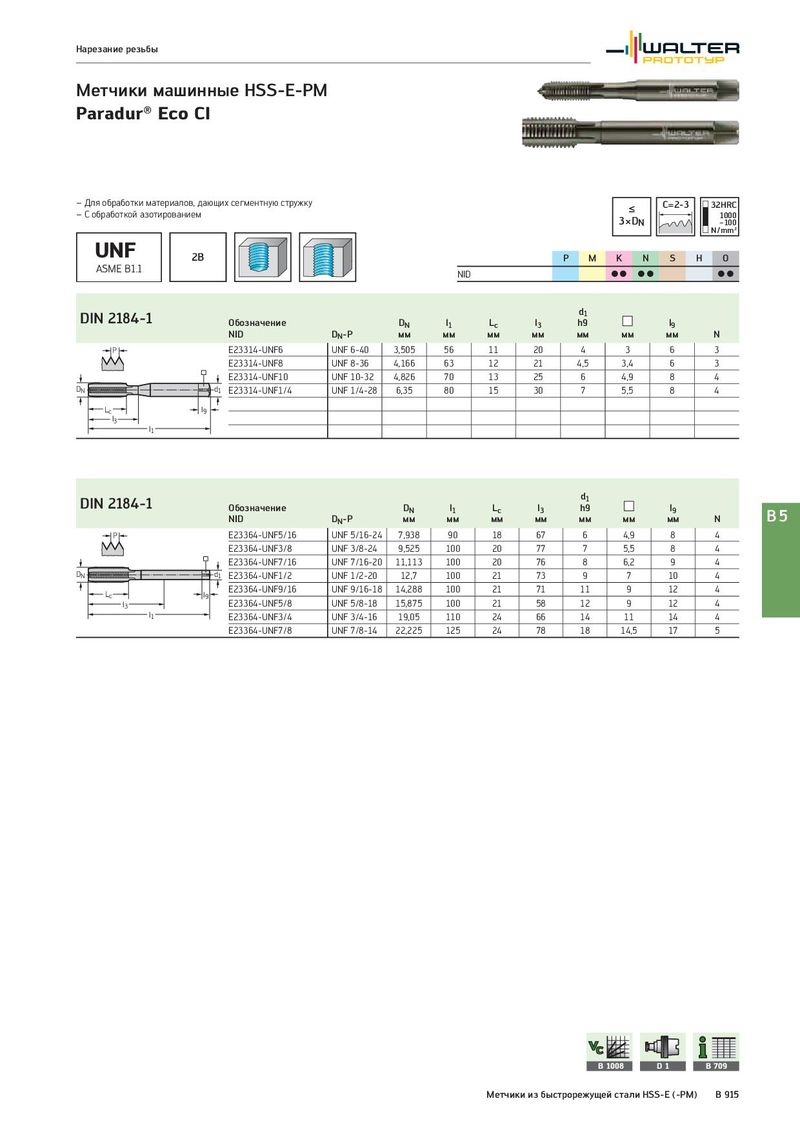

Общий каталог Walter 2017 - страница 1429

Нарезание резьбы Метчики машинные HSS-E-PM Paradur® Eco CI – Для обработки материалов, дающих сегментную стружку ≤ C=2-3 32HRC – С обработкой азотированием 3×DN 1000 –100 N/mm² UNF 2B P M K N S H O ASME B1.1 NID CC CC CC DIN 2184-1 d1 Обозначение DN l1 Lc l3 h9 l9 NID DN-P мм мм мм мм мм мм мм N P E23314-UNF6 UNF 6-40 3,505 56 11 20 4 3 6 3 E23314-UNF8 UNF 8-36 4,166 63 12 21 4,5 3,4 6 3 E23314-UNF10 UNF 10-32 4,826 70 13 25 6 4,9 8 4 DN d1 E23314-UNF1/4 UNF 1/4-28 6,35 80 15 30 7 5,5 8 4 Lc l9 l3 l1 DIN 2184-1 d1 Обозначение DN l1 Lc l3 h9 l9 B5 NID DN-P мм мм мм мм мм мм мм N P E23364-UNF5/16 UNF 5/16-24 7,938 90 18 67 6 4,9 8 4 E23364-UNF3/8 UNF 3/8-24 9,525 100 20 77 7 5,5 8 4 E23364-UNF7/16 UNF 7/16-20 11,113 100 20 76 8 6,2 9 4 DN d1 E23364-UNF1/2 UNF 1/2-20 12,7 100 21 73 9 7 10 4 Lc l9 E23364-UNF9/16 UNF 9/16-18 14,288 100 21 71 11 9 12 4 l3 E23364-UNF5/8 UNF 5/8-18 15,875 100 21 58 12 9 12 4 l1 E23364-UNF3/4 UNF 3/4-16 19,05 110 24 66 14 11 14 4 E23364-UNF7/8 UNF 7/8-14 22,225 125 24 78 18 14,5 17 5 B 1008 D1 B 709 Метчики из быстрорежущей стали HSS-E (-PM) B 915
