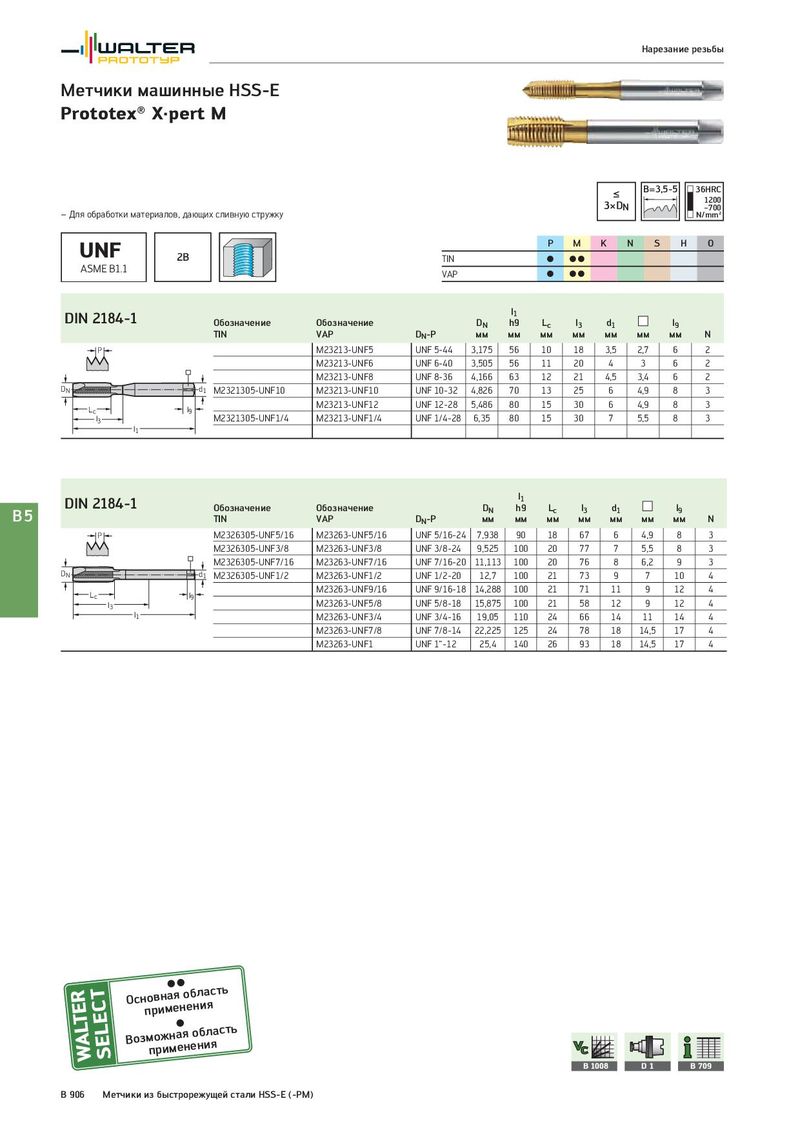

Нарезание резьбы Метчики машинные HSS-E Prototex® X·pert M ≤ B=3,5-5 36HRC 3×DN 1200 – Для обработки материалов, дающих сливную стружку –700 N/mm² UNF P M K N S H O 2B TIN C CC ASME B1.1 VAP C CC DIN 2184-1 l1 Обозначение Обозначение DN h9 Lc l3 d1 l9 TIN VAP DN-P мм мм мм мм мм мм мм N P M23213-UNF5 UNF 5-44 3,175 56 10 18 3,5 2,7 6 2 M23213-UNF6 UNF 6-40 3,505 56 11 20 4 3 6 2 M23213-UNF8 UNF 8-36 4,166 63 12 21 4,5 3,4 6 2 DN d1 M2321305-UNF10 M23213-UNF10 UNF 10-32 4,826 70 13 25 6 4,9 8 3 Lc l9 M23213-UNF12 UNF 12-28 5,486 80 15 30 6 4,9 8 3 l3 M2321305-UNF1/4 M23213-UNF1/4 UNF 1/4-28 6,35 80 15 30 7 5,5 8 3 l1 DIN 2184-1 l1 B5 Обозначение Обозначение DN h9 Lc l3 d1 l9 TIN VAP DN-P мм мм мм мм мм мм мм N P M2326305-UNF5/16 M23263-UNF5/16 UNF 5/16-24 7,938 90 18 67 6 4,9 8 3 M2326305-UNF3/8 M23263-UNF3/8 UNF 3/8-24 9,525 100 20 77 7 5,5 8 3 M2326305-UNF7/16 M23263-UNF7/16 UNF 7/16-20 11,113 100 20 76 8 6,2 9 3 DN d1 M2326305-UNF1/2 M23263-UNF1/2 UNF 1/2-20 12,7 100 21 73 9 7 10 4 Lc l9 M23263-UNF9/16 UNF 9/16-18 14,288 100 21 71 11 9 12 4 l3 M23263-UNF5/8 UNF 5/8-18 15,875 100 21 58 12 9 12 4 l1 M23263-UNF3/4 UNF 3/4-16 19,05 110 24 66 14 11 14 4 M23263-UNF7/8 UNF 7/8-14 22,225 125 24 78 18 14,5 17 4 M23263-UNF1 UNF 1“-12 25,4 140 26 93 18 14,5 17 4 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть B 1008 D1 B 709 B 906 Метчики из быстрорежущей стали HSS-E (-PM)
