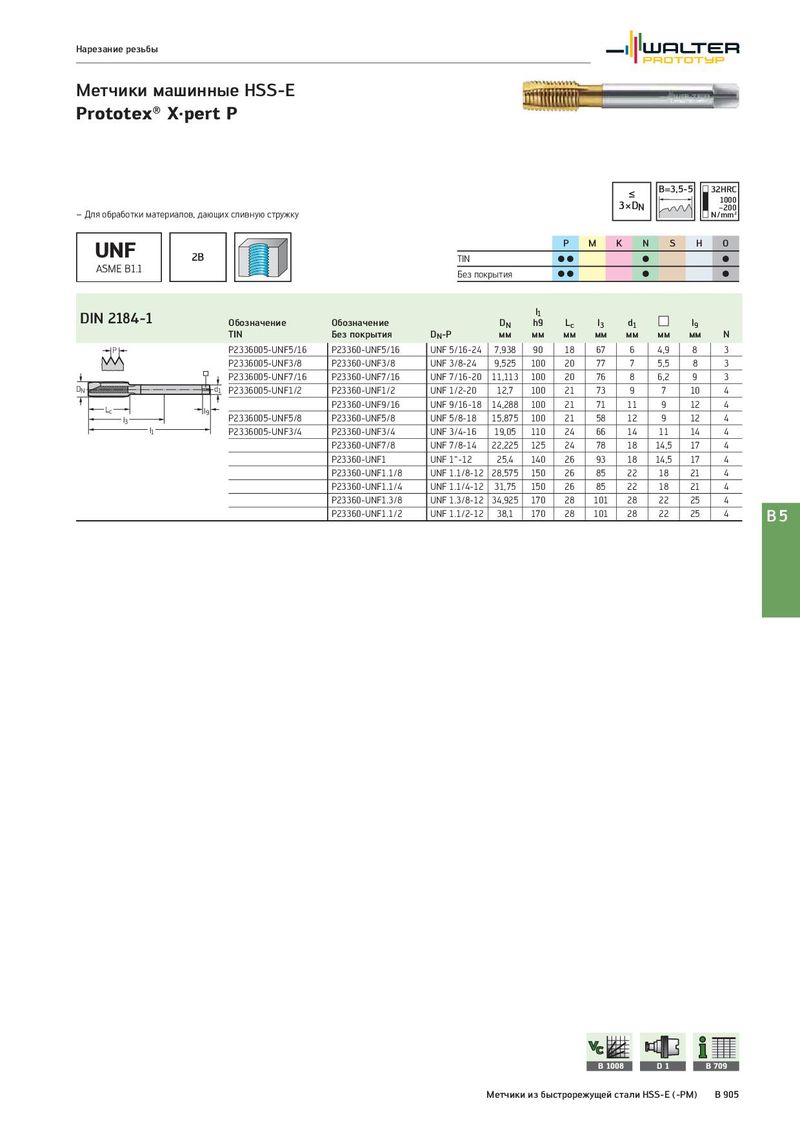

Нарезание резьбы Метчики машинные HSS-E Prototex® X·pert P ≤ B=3,5-5 32HRC 3×DN 1000 – Для обработки материалов, дающих сливную стружку –200 N/mm² UNF P M K N S H O 2B TIN CC C C ASME B1.1 Без покрытия CC C C DIN 2184-1 l1 Обозначение Обозначение DN h9 Lc l3 d1 l9 TIN Без покрытия DN-P мм мм мм мм мм мм мм N P P2336005-UNF5/16 P23360-UNF5/16 UNF 5/16-24 7,938 90 18 67 6 4,9 8 3 P2336005-UNF3/8 P23360-UNF3/8 UNF 3/8-24 9,525 100 20 77 7 5,5 8 3 P2336005-UNF7/16 P23360-UNF7/16 UNF 7/16-20 11,113 100 20 76 8 6,2 9 3 DN d1 P2336005-UNF1/2 P23360-UNF1/2 UNF 1/2-20 12,7 100 21 73 9 7 10 4 Lc l9 P23360-UNF9/16 UNF 9/16-18 14,288 100 21 71 11 9 12 4 l3 P2336005-UNF5/8 P23360-UNF5/8 UNF 5/8-18 15,875 100 21 58 12 9 12 4 l1 P2336005-UNF3/4 P23360-UNF3/4 UNF 3/4-16 19,05 110 24 66 14 11 14 4 P23360-UNF7/8 UNF 7/8-14 22,225 125 24 78 18 14,5 17 4 P23360-UNF1 UNF 1“-12 25,4 140 26 93 18 14,5 17 4 P23360-UNF1.1/8 UNF 1.1/8-12 28,575 150 26 85 22 18 21 4 P23360-UNF1.1/4 UNF 1.1/4-12 31,75 150 26 85 22 18 21 4 P23360-UNF1.3/8 UNF 1.3/8-12 34,925 170 28 101 28 22 25 4 P23360-UNF1.1/2 UNF 1.1/2-12 38,1 170 28 101 28 22 25 4 B5 B 1008 D1 B 709 Метчики из быстрорежущей стали HSS-E (-PM) B 905
