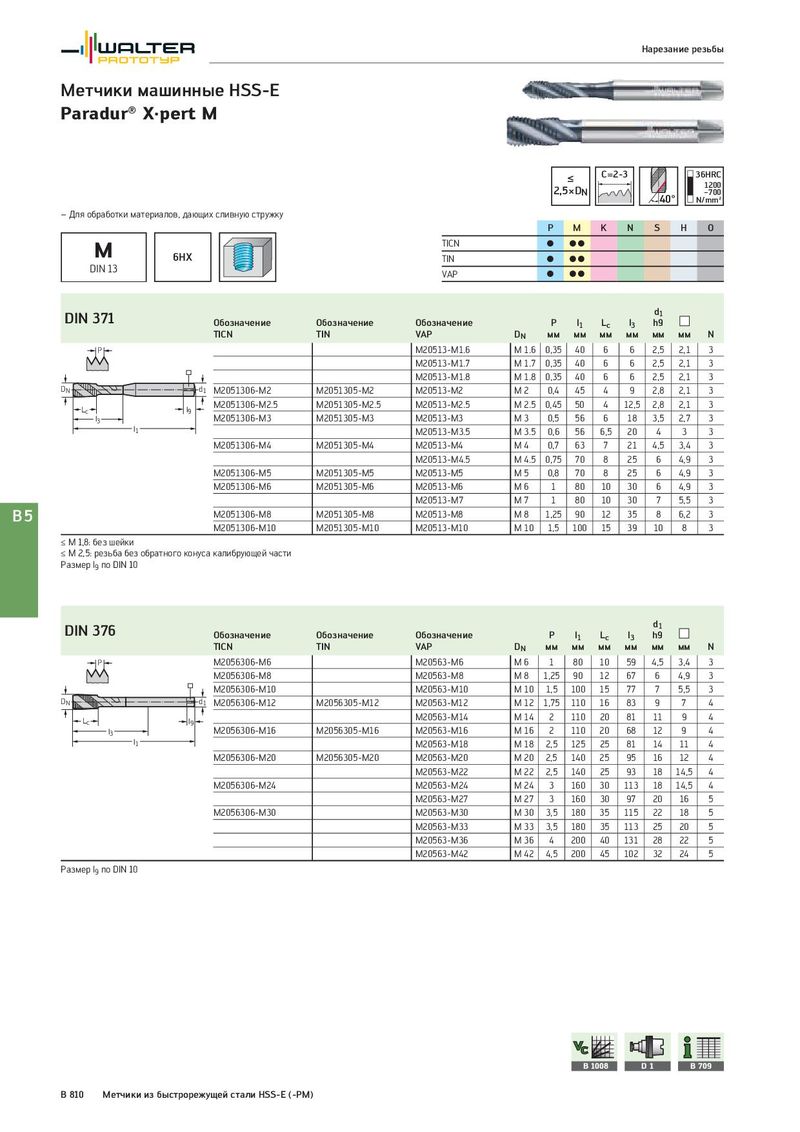

Общий каталог Walter 2017 - страница 1324

Нарезание резьбы Метчики машинные HSS-E Paradur® X·pert M ≤ C=2-3 36HRC 2,5×DN 1200 40° –700 N/mm² – Для обработки материалов, дающих сливную стружку P M K N S H O M TICN C CC 6HX TIN C CC DIN 13 VAP C CC DIN 371 d1 Обозначение Обозначение Обозначение P l1 Lc l3 h9 TICN TIN VAP DN мм мм мм мм мм мм N P M20513-M1.6 M 1.6 0,35 40 6 6 2,5 2,1 3 M20513-M1.7 M 1.7 0,35 40 6 6 2,5 2,1 3 M20513-M1.8 M 1.8 0,35 40 6 6 2,5 2,1 3 DN d1 M2051306-M2 M2051305-M2 M20513-M2 M2 0,4 45 4 9 2,8 2,1 3 Lc l9 M2051306-M2.5 M2051305-M2.5 M20513-M2.5 M 2.5 0,45 50 4 12,5 2,8 2,1 3 l3 M2051306-M3 M2051305-M3 M20513-M3 M3 0,5 56 6 18 3,5 2,7 3 l1 M20513-M3.5 M 3.5 0,6 56 6,5 20 4 3 3 M2051306-M4 M2051305-M4 M20513-M4 M4 0,7 63 7 21 4,5 3,4 3 M20513-M4.5 M 4.5 0,75 70 8 25 6 4,9 3 M2051306-M5 M2051305-M5 M20513-M5 M5 0,8 70 8 25 6 4,9 3 M2051306-M6 M2051305-M6 M20513-M6 M6 1 80 10 30 6 4,9 3 M20513-M7 M7 1 80 10 30 7 5,5 3 B5 M2051306-M8 M2051305-M8 M20513-M8 M8 1,25 90 12 35 8 6,2 3 M2051306-M10 M2051305-M10 M20513-M10 M 10 1,5 100 15 39 10 8 3 ≤ M 1,8: без шейки ≤ M 2,5: резьба без обратного конуса калибрующей части Размер l9 по DIN 10 DIN 376 d1 Обозначение Обозначение Обозначение P l1 Lc l3 h9 TICN TIN VAP DN мм мм мм мм мм мм N P M2056306-M6 M20563-M6 M6 1 80 10 59 4,5 3,4 3 M2056306-M8 M20563-M8 M8 1,25 90 12 67 6 4,9 3 M2056306-M10 M20563-M10 M 10 1,5 100 15 77 7 5,5 3 DN d1 M2056306-M12 M2056305-M12 M20563-M12 M 12 1,75 110 16 83 9 7 4 Lc l9 M20563-M14 M 14 2 110 20 81 11 9 4 l3 M2056306-M16 M2056305-M16 M20563-M16 M 16 2 110 20 68 12 9 4 l1 M20563-M18 M 18 2,5 125 25 81 14 11 4 M2056306-M20 M2056305-M20 M20563-M20 M 20 2,5 140 25 95 16 12 4 M20563-M22 M 22 2,5 140 25 93 18 14,5 4 M2056306-M24 M20563-M24 M 24 3 160 30 113 18 14,5 4 M20563-M27 M 27 3 160 30 97 20 16 5 M2056306-M30 M20563-M30 M 30 3,5 180 35 115 22 18 5 M20563-M33 M 33 3,5 180 35 113 25 20 5 M20563-M36 M 36 4 200 40 131 28 22 5 M20563-M42 M 42 4,5 200 45 102 32 24 5 Размер l9 по DIN 10 B 1008 D1 B 709 B 810 Метчики из быстрорежущей стали HSS-E (-PM)
