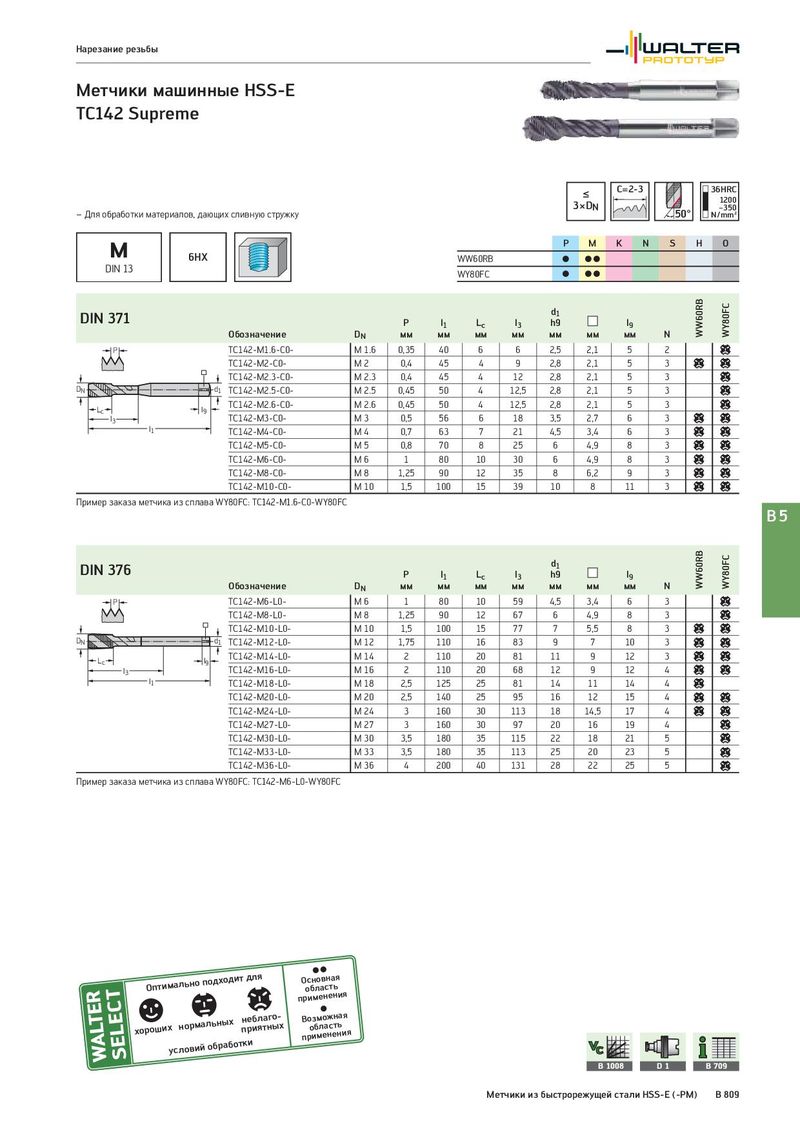

Общий каталог Walter 2017 - страница 1323

Нарезание резьбы Метчики машинные HSS-E TC142 Supreme ≤ C=2-3 36HRC 3×DN 1200 – Для обработки материалов, дающих сливную стружку 50° –350 N/mm² M P M K N S H O 6HX WW60RB C CC DIN 13 WY80FC C CC DIN 371 d1 WW60RB WY80FC P l1 Lc l3 h9 l9 Обозначение DN мм мм мм мм мм мм мм N P TC142-M1.6-C0- M 1.6 0,35 40 6 6 2,5 2,1 5 2 c TC142-M2-C0- M2 0,4 45 4 9 2,8 2,1 5 3 c c TC142-M2.3-C0- M 2.3 0,4 45 4 12 2,8 2,1 5 3 c DN d1 TC142-M2.5-C0- M 2.5 0,45 50 4 12,5 2,8 2,1 5 3 c Lc l9 TC142-M2.6-C0- M 2.6 0,45 50 4 12,5 2,8 2,1 5 3 c l3 TC142-M3-C0- M3 0,5 56 6 18 3,5 2,7 6 3 c c l1 TC142-M4-C0- M4 0,7 63 7 21 4,5 3,4 6 3 c c TC142-M5-C0- M5 0,8 70 8 25 6 4,9 8 3 c c TC142-M6-C0- M6 1 80 10 30 6 4,9 8 3 c c TC142-M8-C0- M8 1,25 90 12 35 8 6,2 9 3 c c TC142-M10-C0- M 10 1,5 100 15 39 10 8 11 3 c c Пример заказа метчика из сплава WY80FC: TC142-M1.6-C0-WY80FC B5 DIN 376 d1 WW60RB WY80FC P l1 Lc l3 h9 l9 Обозначение DN мм мм мм мм мм мм мм N P TC142-M6-L0- M6 1 80 10 59 4,5 3,4 6 3 c TC142-M8-L0- M8 1,25 90 12 67 6 4,9 8 3 c TC142-M10-L0- M 10 1,5 100 15 77 7 5,5 8 3 c c DN d1 TC142-M12-L0- M 12 1,75 110 16 83 9 7 10 3 c c Lc l9 TC142-M14-L0- M 14 2 110 20 81 11 9 12 3 c c l3 TC142-M16-L0- M 16 2 110 20 68 12 9 12 4 c c l1 TC142-M18-L0- M 18 2,5 125 25 81 14 11 14 4 c TC142-M20-L0- M 20 2,5 140 25 95 16 12 15 4 c c TC142-M24-L0- M 24 3 160 30 113 18 14,5 17 4 c c TC142-M27-L0- M 27 3 160 30 97 20 16 19 4 c TC142-M30-L0- M 30 3,5 180 35 115 22 18 21 5 c TC142-M33-L0- M 33 3,5 180 35 113 25 20 23 5 c TC142-M36-L0- M 36 4 200 40 131 28 22 25 5 c Пример заказа метчика из сплава WY80FC: TC142-M6-L0-WY80FC Оптимально подходит для пОросибнмлоеавнснетаньяия хороших нормальных пнреиблятангыо-х пВрооизбммлоеажнсетнньаияя условий обработки B 1008 D1 B 709 Метчики из быстрорежущей стали HSS-E (-PM) B 809
