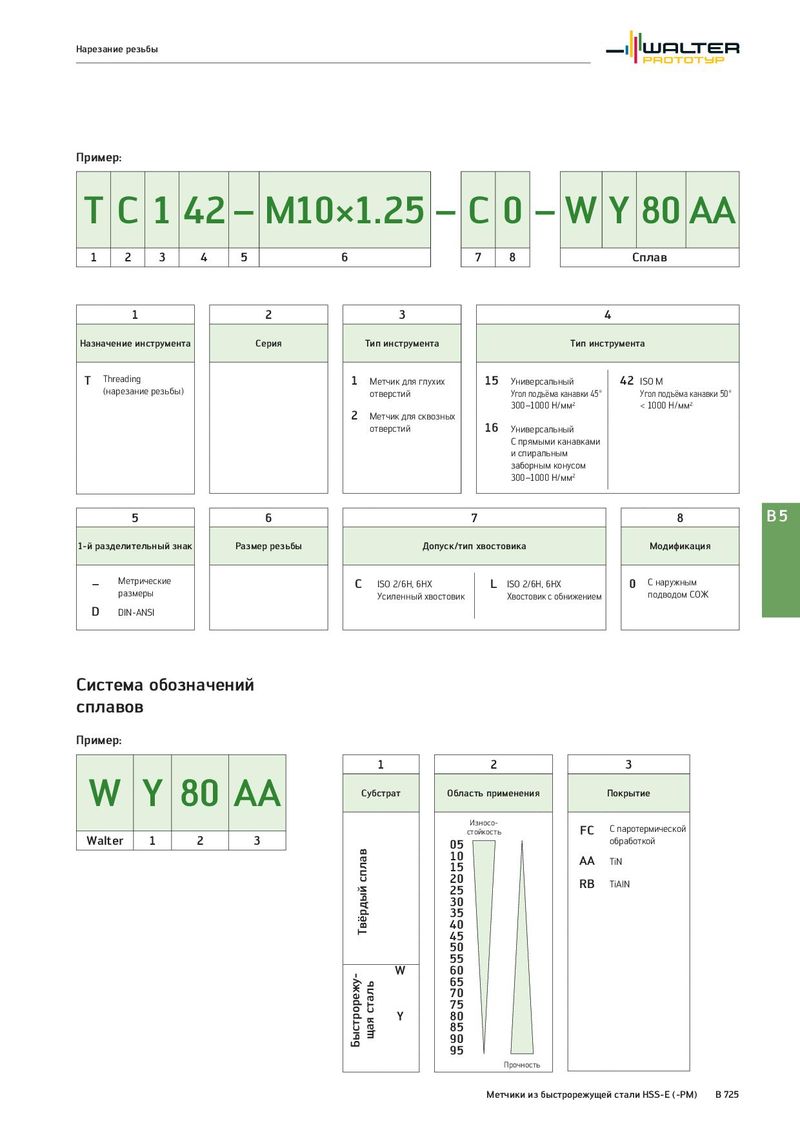

Нарезание резьбы Пример: TC 1 42 – M10×1.25 – C 0 – W Y 80 AA 1 2 3 4 5 6 7 8 Сплав 1 2 3 4 Назначение инструмента Серия Тип инструмента Тип инструмента T Threading 1 Метчик для глухих 15 Универсальный 42 ISO M (нарезание резьбы) отверстий Угол подъёма канавки 45° Угол подъёма канавки 50° 300–1000 Н/мм2 < 1000 Н/мм2 2 Метчик для сквозных отверстий 16 Универсальный С прямыми канавками и спиральным заборным конусом 300–1000 Н/мм2 5 6 7 8 B5 1-й разделительный знак Размер резьбы Допуск/тип хвостовика Модификация – Метрические C ISO 2/6H, 6HX L ISO 2/6H, 6HX 0 С наружным размеры Усиленный хвостовик Хвостовик с обнижением подводом СОЖ D DIN-ANSI Система обозначений сплавов Пример: 1 2 3 W Y 80 AA Субстрат Область применения Покрытие Износо- FC С паротермической стойкость Walter 1 2 3 05 обработкой Твёрдый сплав 10 AA TiN 15 20 RB TiAlN 25 30 35 40 45 50 55 Быстрорежу- W 60 щая сталь 65 70 75 Y 80 85 90 95 Прочность Метчики из быстрорежущей стали HSS-E (-PM) B 725
