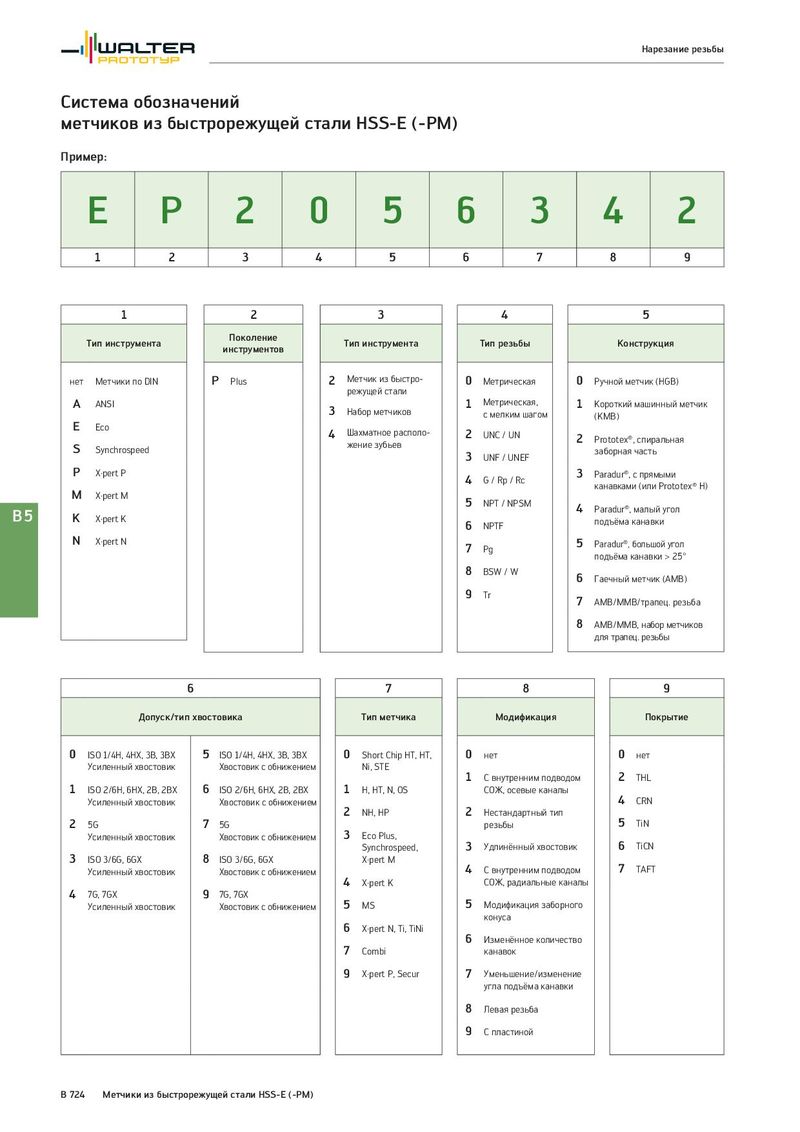

Нарезание резьбы Система обозначений метчиков из быстрорежущей стали HSS-E (-PM) Пример: E P 2 0 5 6 3 4 2 1 2 3 4 5 6 7 8 9 1 2 3 4 5 Тип инструмента Поколение Тип инструмента Тип резьбы Конструкция инструментов нет Метчики по DIN P Plus 2 Метчик из быстро- 0 Метрическая 0 Ручной метчик (HGB) режущей стали A ANSI 1 Метрическая, 1 Короткий машинный метчик 3 Набор метчиков с мелким шагом (KMB) E Eco 4 Шахматное располо- 2 UNC / UN жение зубьев 2 Prototex®, спиральная S Synchrospeed 3 UNF / UNEF заборная часть P X·pert P 4 G / Rp / Rc 3 Paradur®, с прямыми M канавками (или Prototex® H) X·pert M 5 NPT / NPSM B5 K 4 Paradur®, малый угол X·pert K 6 NPTF подъёма канавки N X·pert N 7 Pg 5 Paradur®, большой угол подъёма канавки > 25° 8 BSW / W 6 Гаечный метчик (AMB) 9 Tr 7 AMB/MMB/трапец. резьба 8 AMB/MMB, набор метчиков для трапец. резьбы 6 7 8 9 Допуск/тип хвостовика Тип метчика Модификация Покрытие 0 ISO 1/4H, 4HX, 3B, 3BX 5 ISO 1/4H, 4HX, 3B, 3BX 0 Short Chip HT, HT, 0 нет 0 нет Усиленный хвостовик Хвостовик с обнижением Ni, STE 1 С внутренним подводом 2 THL 1 ISO 2/6H, 6HX, 2B, 2BX 6 ISO 2/6H, 6HX, 2B, 2BX 1 H, HT, N, OS СОЖ, осевые каналы Усиленный хвостовик Хвостовик с обнижением 4 CRN 2 NH, HP 2 Нестандартный тип 2 5G 7 5G резьбы 5 TiN Усиленный хвостовик Хвостовик с обнижением 3 Eco Plus, Synchrospeed, 3 Удлинённый хвостовик 6 TiCN 3 ISO 3/6G, 6GX 8 ISO 3/6G, 6GX X·pert M 7 Усиленный хвостовик Хвостовик с обнижением 4 С внутренним подводом TAFT 4 X·pert K СОЖ, радиальные каналы 4 7G, 7GX 9 7G, 7GX Усиленный хвостовик Хвостовик с обнижением 5 MS 5 Модификация заборного конуса 6 X·pert N, Ti, TiNi 6 Изменённое количество 7 Combi канавок 9 X·pert P, Secur 7 Уменьшение/изменение угла подъёма канавки 8 Левая резьба 9 С пластиной B 724 Метчики из быстрорежущей стали HSS-E (-PM)
