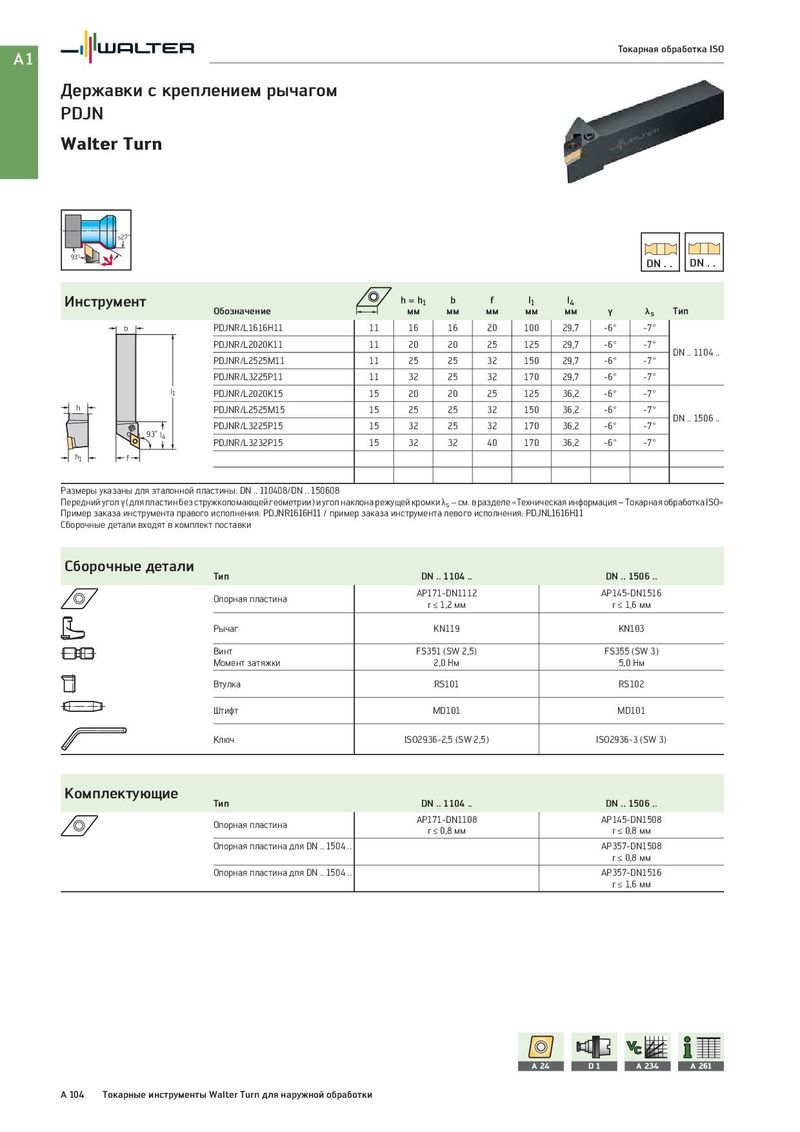

Общий каталог Walter 2017 - страница 120

A1 Токарная обработка ISO Державки с креплением рычагом PDJN Walter Turn ≤27° 93° DN . . DN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b PDJNR/L1616H11 11 16 16 20 100 29,7 -6° -7° PDJNR/L2020K11 11 20 20 25 125 29,7 -6° -7° DN .. 1104 .. PDJNR/L2525M11 11 25 25 32 150 29,7 -6° -7° PDJNR/L3225P11 11 32 25 32 170 29,7 -6° -7° l1 PDJNR/L2020K15 15 20 20 25 125 36,2 -6° -7° h PDJNR/L2525M15 15 25 25 32 150 36,2 -6° -7° DN .. 1506 .. 93˚ l4 PDJNR/L3225P15 15 32 25 32 170 36,2 -6° -7° PDJNR/L3232P15 15 32 32 40 170 36,2 -6° -7° h1 f Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: PDJNR1616H11 / пример заказа инструмента левого исполнения: PDJNL1616H11 Сборочные детали входят в комплект поставки Сборочные детали Тип DN .. 1104 .. DN .. 1506 .. Опорная пластина AP171-DN1112 AP145-DN1516 r ≤ 1,2 мм r ≤ 1,6 мм Рычаг KN119 KN103 Винт FS351 (SW 2,5) FS355 (SW 3) Момент затяжки 2,0 Нм 5,0 Нм Втулка RS101 RS102 Штифт MD101 MD101 Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) Комплектующие Тип DN .. 1104 .. DN .. 1506 .. Опорная пластина AP171-DN1108 AP145-DN1508 r ≤ 0,8 мм r ≤ 0,8 мм Опорная пластина для DN .. 1504 .. AP357-DN1508 r ≤ 0,8 мм Опорная пластина для DN .. 1504 .. AP357-DN1516 r ≤ 1,6 мм A 24 D1 A 234 A 261 A 104 Токарные инструменты Walter Turn для наружной обработки
