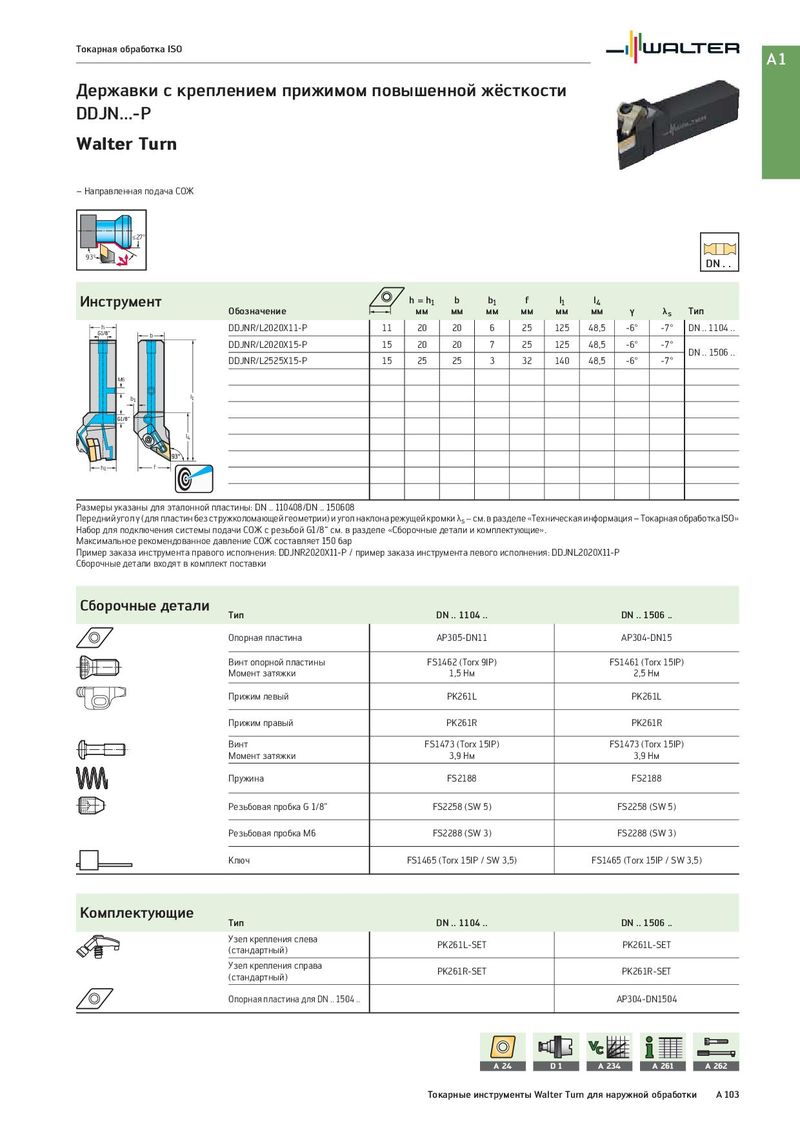

Общий каталог Walter 2017 - страница 119

Токарная обработка ISO A1 Державки с креплением прижимом повышенной жёсткости DDJN...-P Walter Turn – Направленная подача СОЖ ≤27° 93° DN . . Инструмент h = h1 b b1 f l1 l4 Обозначение мм мм мм мм мм мм γ λs Тип h DDJNR/L2020X11-P 11 20 20 6 25 125 48,5 -6° -7° DN .. 1104 .. b DDJNR/L2020X15-P 15 20 20 7 25 125 48,5 -6° -7° DN .. 1506 .. DDJNR/L2525X15-P 15 25 25 3 32 140 48,5 -6° -7° M6 b1 l1 l4 h1 f Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Набор для подключения системы подачи СОЖ с резьбой G1/8“ см. в разделе «Сборочные детали и комплектующие». Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: DDJNR2020X11-P / пример заказа инструмента левого исполнения: DDJNL2020X11-P Сборочные детали входят в комплект поставки Сборочные детали Тип DN .. 1104 .. DN .. 1506 .. Опорная пластина AP305-DN11 AP304-DN15 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) Момент затяжки 1,5 Нм 2,5 Нм Прижим левый PK261L PK261L Прижим правый PK261R PK261R Винт FS1473 (Torx 15IP) FS1473 (Torx 15IP) Момент затяжки 3,9 Нм 3,9 Нм Пружина FS2188 FS2188 Резьбовая пробка G 1/8" FS2258 (SW 5) FS2258 (SW 5) Резьбовая пробка M6 FS2288 (SW 3) FS2288 (SW 3) Ключ FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DN .. 1104 .. DN .. 1506 .. Узел крепления слева PK261L-SET PK261L-SET (стандартный) Узел крепления справа PK261R-SET PK261R-SET (стандартный) Опорная пластина для DN .. 1504 .. AP304-DN1504 A 24 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 103
