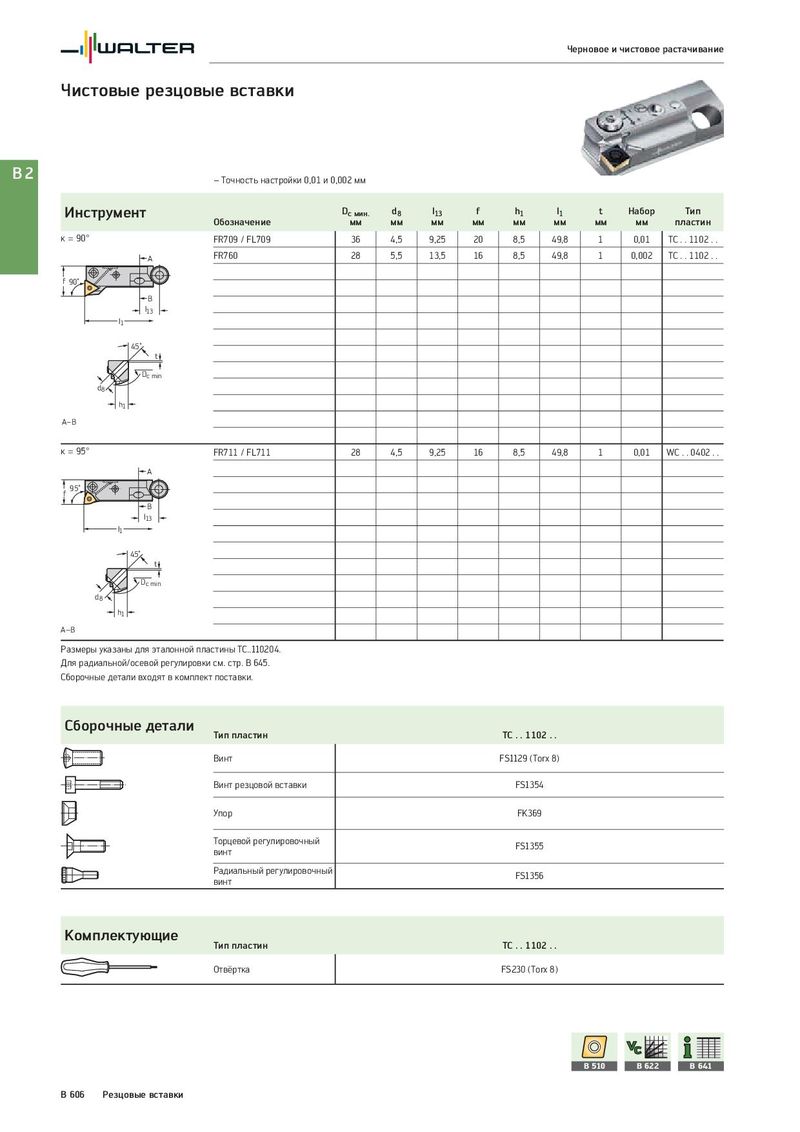

Черновое и чистовое растачивание Чистовые резцовые вставки B2 – Точность настройки 0,01 и 0,002 мм Инструмент Dc мин. d8 l13 f h1 l1 t Набор Тип Обозначение мм мм мм мм мм мм мм мм пластин κ = 90° FR709 / FL709 36 4,5 9,25 20 8,5 49,8 1 0,01 TC . . 1102 . . A FR760 28 5,5 13,5 16 8,5 49,8 1 0,002 TC . . 1102 . . f 90˚ B l13 l1 45˚ t Dc min d8 h1 A–B κ = 95° FR711 / FL711 28 4,5 9,25 16 8,5 49,8 1 0,01 WC . . 0402 . . A f 95˚ B l13 l1 45˚ t Dc min d8 h1 A–B Размеры указаны для эталонной пластины TC..110204. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали входят в комплект поставки. Сборочные детали Тип пластин TC . . 1102 . . Винт FS1129 (Torx 8) Винт резцовой вставки FS1354 Упор FK369 Торцевой регулировочный FS1355 винт Радиальный регулировочный FS1356 винт Комплектующие Тип пластин TC . . 1102 . . Отвёртка FS230 (Torx 8) B 510 B 622 B 641 B 606 Резцовые вставки
