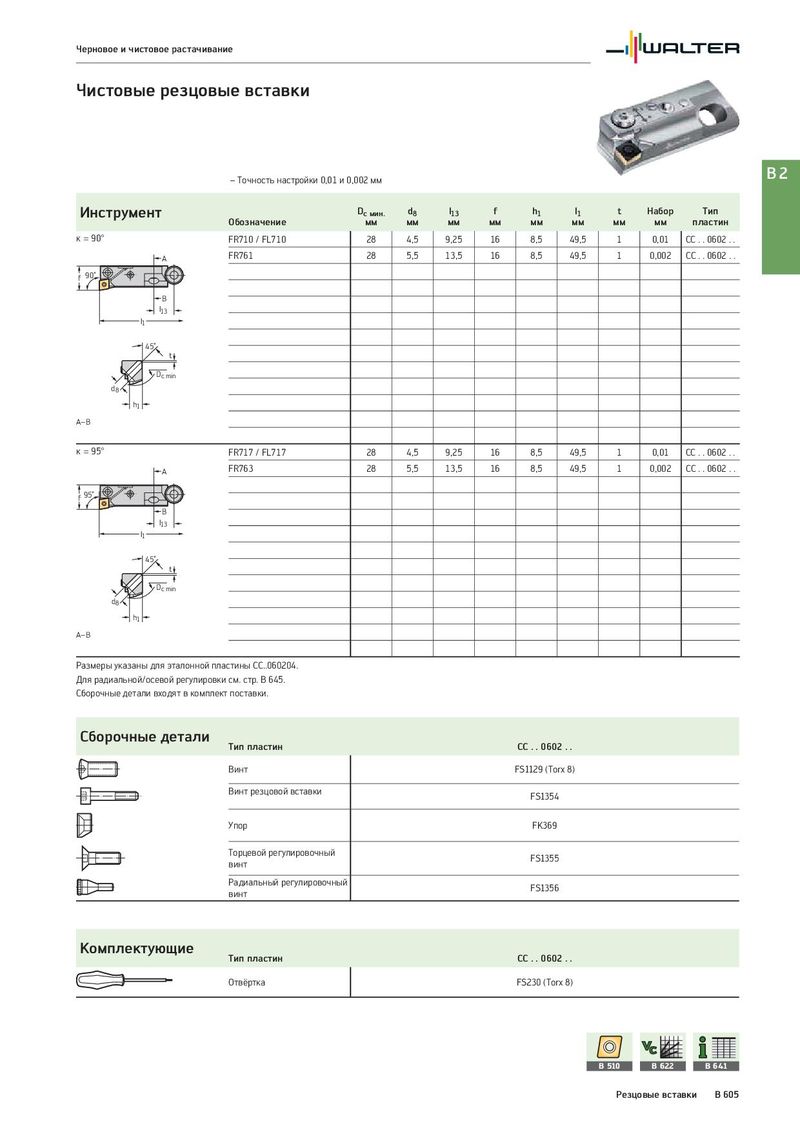

Черновое и чистовое растачивание Чистовые резцовые вставки – Точность настройки 0,01 и 0,002 мм B2 Инструмент Dc мин. d8 l13 f h1 l1 t Набор Тип Обозначение мм мм мм мм мм мм мм мм пластин κ = 90° FR710 / FL710 28 4,5 9,25 16 8,5 49,5 1 0,01 CC . . 0602 . . A FR761 28 5,5 13,5 16 8,5 49,5 1 0,002 CC . . 0602 . . f 90˚ B l13 l1 45˚ t Dc min d8 h1 A–B κ = 95° FR717 / FL717 28 4,5 9,25 16 8,5 49,5 1 0,01 CC . . 0602 . . A FR763 28 5,5 13,5 16 8,5 49,5 1 0,002 CC . . 0602 . . f 95˚ B l13 l1 45˚ t Dc min d8 h1 A–B Размеры указаны для эталонной пластины CC..060204. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали входят в комплект поставки. Сборочные детали Тип пластин CC . . 0602 . . Винт FS1129 (Torx 8) Винт резцовой вставки FS1354 Упор FK369 Торцевой регулировочный FS1355 винт Радиальный регулировочный FS1356 винт Комплектующие Тип пластин CC . . 0602 . . Отвёртка FS230 (Torx 8) B 510 B 622 B 641 Резцовые вставки B 605
