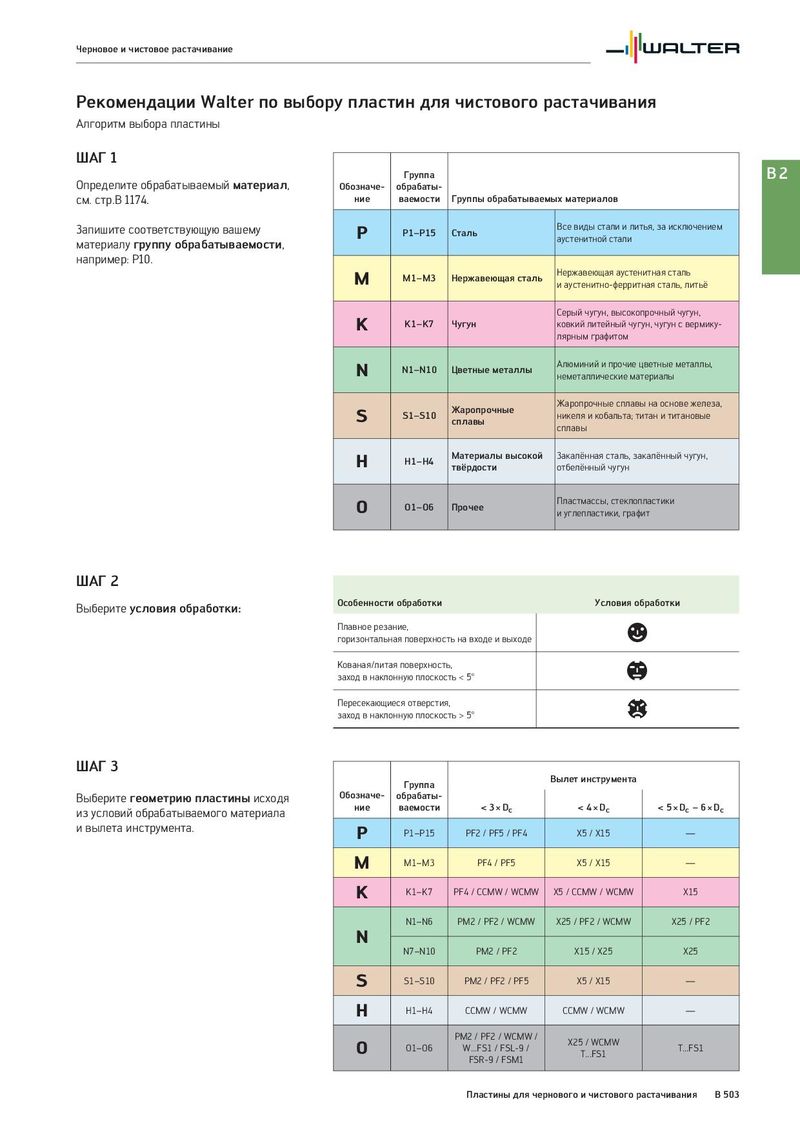

Черновое и чистовое растачивание Рекомендации Walter по выбору пластин для чистового растачивания Алгоритм выбора пластины ШАГ 1 Группа B2 Определите обрабатываемый материал, Обозначе- обрабаты- см. стр.B 1174. ние ваемости Группы обрабатываемых материалов Запишите соответствующую вашему P P1–P15 Сталь Все виды стали и литья, за исключением материалу группу обрабатываемости, аустенитной стали например: P10. M M1–M3 Нержавеющая сталь Нержавеющая аустенитная сталь и аустенитно-ферритная сталь, литьё Серый чугун, высокопрочный чугун, K K1–K7 Чугун ковкий литейный чугун, чугун с вермику- лярным графитом N N1–N10 Цветные металлы Алюминий и прочие цветные металлы, неметаллические материалы Жаропрочные Жаропрочные сплавы на основе железа, S S1–S10 сплавы никеля и кобальта; титан и титановые сплавы H H1–H4 Материалы высокой Закалённая сталь, закалённый чугун, твёрдости отбелённый чугун O O1–O6 Прочее Пластмассы, стеклопластики и углепластики, графит ШАГ 2 Выберите условия обработки: Особенности обработки Условия обработки Плавное резание, a горизонтальная поверхность на входе и выходе Кованая/литая поверхность, b заход в наклонную плоскость < 5° Пересекающиеся отверстия, c заход в наклонную плоскость > 5° ШАГ 3 Группа Вылет инструмента Выберите геометрию пластины исходя Обозначе- обрабаты- из условий обрабатываемого материала ние ваемости < 3 × Dc < 4 × Dc < 5 × Dc – 6 × Dc и вылета инструмента. P P1–P15 PF2 / PF5 / PF4 X5 / X15 — M M1–M3 PF4 / PF5 X5 / X15 — K K1–K7 PF4 / CCMW / WCMW X5 / CCMW / WCMW X15 N1–N6 PM2 / PF2 / WCMW X25 / PF2 / WCMW X25 / PF2 N N7–N10 PM2 / PF2 X15 / X25 X25 S S1–S10 PM2 / PF2 / PF5 X5 / X15 — H H1–H4 CCMW / WCMW CCMW / WCMW — PM2 / PF2 / WCMW / X25 / WCMW O O1–O6 W...FS1 / FSL-9 / T...FS1 T...FS1 FSR-9 / FSM1 Пластины для чернового и чистового растачивания B 503
