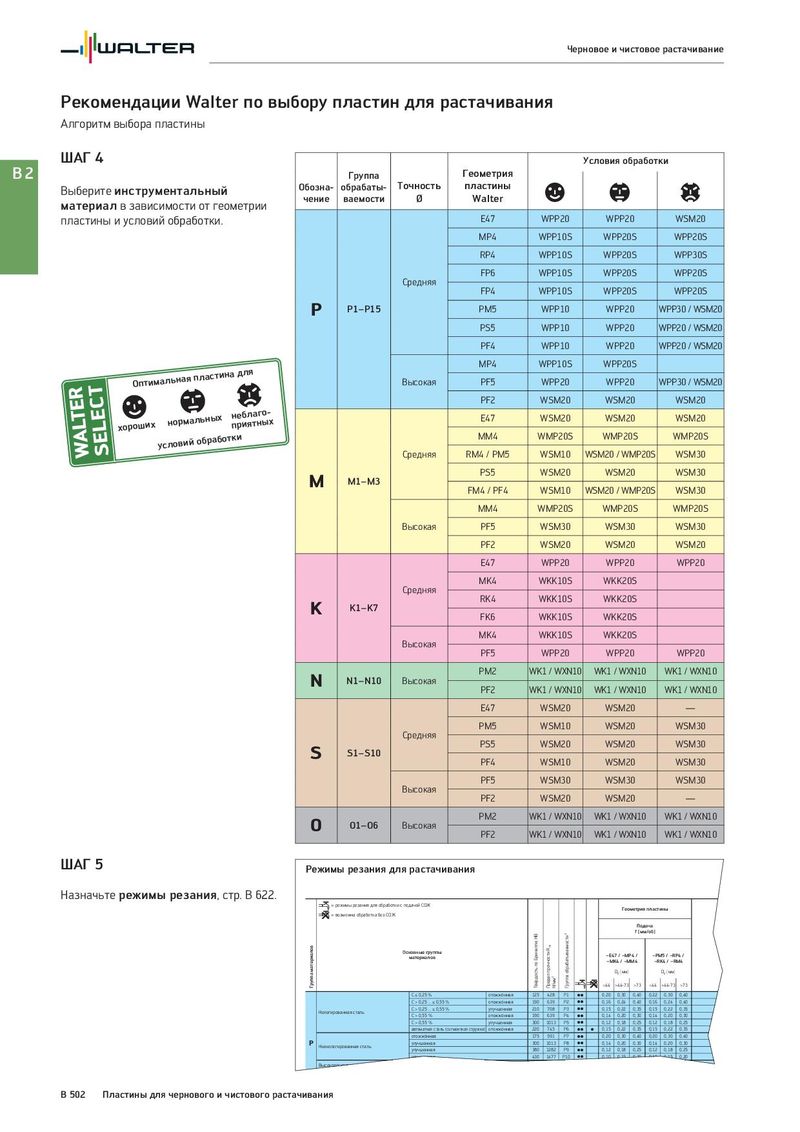

Черновое и чистовое растачивание Рекомендации Walter по выбору пластин для растачивания Алгоритм выбора пластины ШАГ 4 Условия обработки B2 Группа Геометрия Выберите инструментальный Обозна- обрабаты- Точность пластины a b c материал в зависимости от геометрии чение ваемости Ø Walter пластины и условий обработки. E47 WPP20 WPP20 WSM20 MP4 WPP10S WPP20S WPP20S RP4 WPP10S WPP20S WPP30S FP6 WPP10S WPP20S WPP20S Средняя FP4 WPP10S WPP20S WPP20S P P1–P15 PM5 WPP10 WPP20 WPP30 / WSM20 PS5 WPP10 WPP20 WPP20 / WSM20 PF4 WPP10 WPP20 WPP20 / WSM20 MP4 WPP10S WPP20S Оптимальная пластина для Высокая PF5 WPP20 WPP20 WPP30 / WSM20 PF2 WSM20 WSM20 WSM20 хороших нормальных пнреиблятангыо-х E47 WSM20 WSM20 WSM20 условий обработки MM4 WMP20S WMP20S WMP20S Средняя RM4 / PM5 WSM10 WSM20 / WMP20S WSM30 M PS5 WSM20 WSM20 WSM30 M1–M3 FM4 / PF4 WSM10 WSM20 / WMP20S WSM30 MM4 WMP20S WMP20S WMP20S Высокая PF5 WSM30 WSM30 WSM30 PF2 WSM20 WSM20 WSM20 E47 WPP20 WPP20 WPP20 MK4 WKK10S WKK20S Средняя K RK4 WKK10S WKK20S K1–K7 FK6 WKK10S WKK20S MK4 WKK10S WKK20S Высокая PF5 WPP20 WPP20 WPP20 N PM2 WK1 / WXN10 WK1 / WXN10 WK1 / WXN10 N1–N10 Высокая PF2 WK1 / WXN10 WK1 / WXN10 WK1 / WXN10 E47 WSM20 WSM20 — PM5 WSM10 WSM20 WSM30 Средняя S PS5 WSM20 WSM20 WSM30 S1–S10 PF4 WSM10 WSM20 WSM30 PF5 WSM30 WSM30 WSM30 Высокая PF2 WSM20 WSM20 — O PM2 WK1 / WXN10 WK1 / WXN10 WK1 / WXN10 O1–O6 Высокая PF2 WK1 / WXN10 WK1 / WXN10 WK1 / WXN10 ШАГ 5 Режимы резания для растачивания Назначьте режимы резания, стр. B 622. = режимы резания для обработки с подачей СОЖ Геометрия пластины = возможна обработка без СОЖ Подача Группа обрабатываемости 1 f [мм/об] Группа материалов Основные группы Твёрдость по Бринеллю HB Предел прочности Rm –E47 / –MP4 / –PM5 / –RP4 / материалов –MK4 / –MM4 –RK4 / –RM4 Dc [мм] Dc [мм] Н/мм2 <44 >44-73 >73 <44 >44-73 >73 C ≤ 0,25 % отожжённая 125 428 P1 C C 0,20 0,30 0,40 0,22 0,30 0,40 C > 0,25 ... ≤ 0,55 % отожжённая 190 639 P2 C C 0,16 0,24 0,40 0,16 0,24 0,40 Нелегированная сталь C > 0,25 ... ≤ 0,55 % улучшенная 210 708 P3 C C 0,15 0,22 0,35 0,15 0,22 0,35 C > 0,55 % отожжённая 190 639 P4 C C 0,14 0,20 0,30 0,14 0,20 0,30 C > 0,55 % улучшенная 300 1013 P5 C C 0,12 0,18 0,25 0,12 0,18 0,25 автоматная сталь (сегментная стружка) отожжённая 220 745 P6 C C C 0,15 0,22 0,35 0,15 0,22 0,35 отожжённая 175 591 P7 C C 0,20 0,30 0,40 0,20 0,30 0,40 P Низколегированная сталь улучшенная 300 1013 P8 C C 0,14 0,20 0,30 0,14 0,20 0,30 улучшенная 380 1282 P9 C C 0,12 0,18 0,25 0,12 0,18 0,25 улучшенная 430 1477 P10 C C 0,10 0,15 0,20 0,10 0,15 0,20 Высоколегированная отожжённая 200 675 P11 C C 0,14 0,20 0,30 0,14 0,20 0,30 сталь и высоколегированная закалённая и отпущенная 300 1013 P12 C C 0 13 0 18 0 27 0 13 0 18 0 27 B 502 Пластины для чернового и чистового растачивания
