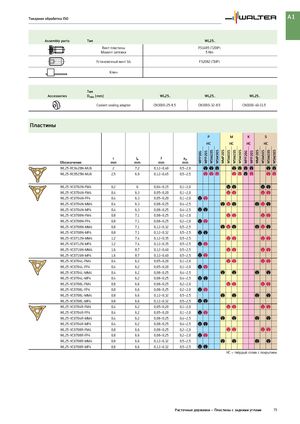

Токарная обработка ISO A1
Assembly parts Тип WL25..
Винт пластины FS1495 (T20IP)
Момент затяжки 5 Nm
Установочный винт ЪЪ FS2082 (T6IP)
Ключ
Тип
Accessories Dmin [mm] WL25.. WL25.. WL25..
Coolant sealing adapter CN3000-25-8.5 CN3000-32-8.5 CN3000-40-11.5
Пластины
P M K S
HC HC HC HC
WSM20S
WSM20S
WSM20S
WSM30S
WSM30S
WSM30S
WMP20S
WMP20S
WSM10S
WSM10S
WPP20G
WPP20S
WPP20S
WPP10G
r le f ap
Обозначение mm mm mm mm
N
WL25-RC0420N-MU6 2 7,2 0,12–0,40 0,5–2,0 bbc bccc bc
WL25-RC0525N-MU6 2,5 6,9 0,12–0,45 0,5–2,5 bbc bccc bc
N
WL25-VC0702N-FM4 0,2 6 0,04–0,15 0,1–2,0 ab ab
WL25-VC0704N-FM4 0,4 6,3 0,05–0,20 0,1–2,0 ab ab
WL25-VC0704N-FP4 0,4 6,3 0,05–0,20 0,1–2,0 ab
WL25-VC0704N-MM4 0,4 6,3 0,08–0,25 0,4–2,5 bab bab
WL25-VC0704N-MP4 0,4 6,3 0,08–0,25 0,4–2,5 ab
WL25-VC0708N-FM4 0,8 7,1 0,08–0,25 0,2–2,0 ab ab
WL25-VC0708N-FP4 0,8 7,1 0,08–0,25 0,2–2,0 ab
WL25-VC0708N-MM4 0,8 7,1 0,12–0,32 0,5–2,5 bab bab
WL25-VC0708N-MP4 0,8 7,1 0,12–0,32 0,5–2,5 ab
WL25-VC0712N-MM4 1,2 7,4 0,12–0,35 0,5–2,5 ab ab
WL25-VC0712N-MP4 1,2 7,4 0,12–0,35 0,5–2,5 ab
WL25-VC0716N-MM4 1,6 8,7 0,12–0,40 0,5–2,5 ab ab
WL25-VC0716N-MP4 1,6 8,7 0,12–0,40 0,5–2,5 ab
L
WL25-VC0704L-FM4 0,4 6,2 0,05–0,20 0,1–2,0 ab ab
WL25-VC0704L-FP4 0,4 6,2 0,05–0,20 0,1–2,0 ab
WL25-VC0704L-MM4 0,4 6,2 0,08–0,25 0,4–2,5 b b b b
WL25-VC0704L-MP4 0,4 6,2 0,08–0,25 0,4–2,5 ab
WL25-VC0708L-FM4 0,8 6,6 0,08–0,25 0,2–2,0 ab ab
WL25-VC0708L-FP4 0,8 6,6 0,08–0,25 0,2–2,0 ab
WL25-VC0708L-MM4 0,8 6,6 0,12–0,32 0,5–2,5 b b b b
WL25-VC0708L-MP4 0,8 6,6 0,12–0,32 0,5–2,5 ab
R WL25-VC0704R-FM4 0,4 6,2 0,05–0,20 0,1–2,0 ab ab
WL25-VC0704R-FP4 0,4 6,2 0,05–0,20 0,1–2,0 ab
WL25-VC0704R-MM4 0,4 6,2 0,08–0,25 0,4–2,5 b b b b
WL25-VC0704R-MP4 0,4 6,2 0,08–0,25 0,4–2,5 ab
WL25-VC0708R-FM4 0,8 6,6 0,08–0,25 0,2–2,0 ab ab
WL25-VC0708R-FP4 0,8 6,6 0,08–0,25 0,2–2,0 ab
WL25-VC0708R-MM4 0,8 6,6 0,12–0,32 0,5–2,5 b b b b
WL25-VC0708R-MP4 0,8 6,6 0,12–0,32 0,5–2,5 ab
HC = твёрдый сплав с покрытием
Расточные державки – Пластины с задними углами 75
Assembly parts Тип WL25..
Винт пластины FS1495 (T20IP)
Момент затяжки 5 Nm
Установочный винт ЪЪ FS2082 (T6IP)
Ключ
Тип
Accessories Dmin [mm] WL25.. WL25.. WL25..
Coolant sealing adapter CN3000-25-8.5 CN3000-32-8.5 CN3000-40-11.5
Пластины
P M K S
HC HC HC HC
WSM20S
WSM20S
WSM20S
WSM30S
WSM30S
WSM30S
WMP20S
WMP20S
WSM10S
WSM10S
WPP20G
WPP20S
WPP20S
WPP10G
r le f ap
Обозначение mm mm mm mm
N
WL25-RC0420N-MU6 2 7,2 0,12–0,40 0,5–2,0 bbc bccc bc
WL25-RC0525N-MU6 2,5 6,9 0,12–0,45 0,5–2,5 bbc bccc bc
N
WL25-VC0702N-FM4 0,2 6 0,04–0,15 0,1–2,0 ab ab
WL25-VC0704N-FM4 0,4 6,3 0,05–0,20 0,1–2,0 ab ab
WL25-VC0704N-FP4 0,4 6,3 0,05–0,20 0,1–2,0 ab
WL25-VC0704N-MM4 0,4 6,3 0,08–0,25 0,4–2,5 bab bab
WL25-VC0704N-MP4 0,4 6,3 0,08–0,25 0,4–2,5 ab
WL25-VC0708N-FM4 0,8 7,1 0,08–0,25 0,2–2,0 ab ab
WL25-VC0708N-FP4 0,8 7,1 0,08–0,25 0,2–2,0 ab
WL25-VC0708N-MM4 0,8 7,1 0,12–0,32 0,5–2,5 bab bab
WL25-VC0708N-MP4 0,8 7,1 0,12–0,32 0,5–2,5 ab
WL25-VC0712N-MM4 1,2 7,4 0,12–0,35 0,5–2,5 ab ab
WL25-VC0712N-MP4 1,2 7,4 0,12–0,35 0,5–2,5 ab
WL25-VC0716N-MM4 1,6 8,7 0,12–0,40 0,5–2,5 ab ab
WL25-VC0716N-MP4 1,6 8,7 0,12–0,40 0,5–2,5 ab
L
WL25-VC0704L-FM4 0,4 6,2 0,05–0,20 0,1–2,0 ab ab
WL25-VC0704L-FP4 0,4 6,2 0,05–0,20 0,1–2,0 ab
WL25-VC0704L-MM4 0,4 6,2 0,08–0,25 0,4–2,5 b b b b
WL25-VC0704L-MP4 0,4 6,2 0,08–0,25 0,4–2,5 ab
WL25-VC0708L-FM4 0,8 6,6 0,08–0,25 0,2–2,0 ab ab
WL25-VC0708L-FP4 0,8 6,6 0,08–0,25 0,2–2,0 ab
WL25-VC0708L-MM4 0,8 6,6 0,12–0,32 0,5–2,5 b b b b
WL25-VC0708L-MP4 0,8 6,6 0,12–0,32 0,5–2,5 ab
R WL25-VC0704R-FM4 0,4 6,2 0,05–0,20 0,1–2,0 ab ab
WL25-VC0704R-FP4 0,4 6,2 0,05–0,20 0,1–2,0 ab
WL25-VC0704R-MM4 0,4 6,2 0,08–0,25 0,4–2,5 b b b b
WL25-VC0704R-MP4 0,4 6,2 0,08–0,25 0,4–2,5 ab
WL25-VC0708R-FM4 0,8 6,6 0,08–0,25 0,2–2,0 ab ab
WL25-VC0708R-FP4 0,8 6,6 0,08–0,25 0,2–2,0 ab
WL25-VC0708R-MM4 0,8 6,6 0,12–0,32 0,5–2,5 b b b b
WL25-VC0708R-MP4 0,8 6,6 0,12–0,32 0,5–2,5 ab
HC = твёрдый сплав с покрытием
Расточные державки – Пластины с задними углами 75
