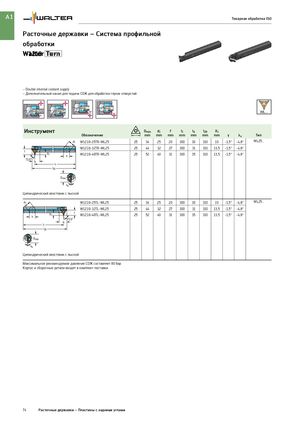

A1 Токарная обработка ISO

Расточные державки – Система профильной
обработки
Walter Turn
W1210​


− Double internal coolant supply
− Дополнительный канал для подачи СОЖ для обработки глухих отверстий
N


87° 90°
87°
70°
≤ 72°30'
≤ 56°
≤ 56° WL...

​
Инструмент Dmin d1 f l1 l4 l20 X1
Обозначение mm mm mm mm mm mm mm γ λs Тип
d1 W1210-25TR-WL25 25 34 25 20 300 30 310 10 -1,5° -4,8° WL25..
W1210-32TR-WL25 25 44 32 27 300 31 310 13,5 -1,5° -4,8°
f
X1 W1210-40TR-WL25 25 52 40 31 300 35 310 13,5 -1,5° -4,8°
h
72.5°
l4
l1
l20

Dmin
λs
Цилиндрический хвостовик с лыской
d1 W1210-25TL-WL25 25 34 25 20 300 30 310 10 -1,5° -4,8° WL25..
W1210-32TL-WL25 25 44 32 27 300 31 310 13,5 -1,5° -4,8°
f
X1 W1210-40TL-WL25 25 52 40 31 300 35 310 13,5 -1,5° -4,8°
h
72.5°
l4
l1
l20

Dmin
λs
Цилиндрический хвостовик с лыской
Максимальное рекомендуемое давление СОЖ составляет 80 бар
Корпус и сборочные детали входят в комплект поставки


74 Расточные державки – Пластины с задними углами
