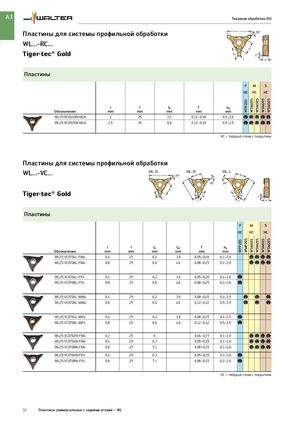

Каталог Walter новинки 2021.2 - страница 34

A1 Токарная обработка ISO

l
Пластины для системы профильной обработки 35°
N
WL...-RC...​​
d
Tiger·tec® Gold le
7°
r s


Пластины
P M S
HC HC HC


WSM20S

WSM20S
WSM30S

WSM30S
WPP20S
r l le f ap
Обозначение mm mm mm mm mm
WL25-RC0420N-MU6 2 25 7,2 0,12–0,40 0,5–2,0 bbcbc
WL25-RC0525N-MU6 2,5 25 6,9 0,12–0,45 0,5–2,5 bbcbc
HC = твёрдый сплав с покрытием


Пластины для системы профильной обработки
WL...-VC...​​ WL..N
l 35°
WL..R
d
WL..L
d
N R L
35° 35°
d
Tiger·tec® Gold
l l
Ie Ie1 Ie Ie Ie1
7°
r r s
r


Пластины
P M S
HC HC HC


WSM20S

WSM20S
WMP20S
WSM10S

WSM10S
WPP20S
r l le le1 f ap
Обозначение mm mm mm mm mm mm
WL25-VC0704L-FM4 0,4 25 6,2 3,9 0,05–0,20 0,1–2,0 abab
WL25-VC0708L-FM4 0,8 25 6,6 4,6 0,08–0,25 0,2–2,0 abab
WL25-VC0704L-FP4 0,4 25 6,2 3,9 0,05–0,20 0,1–2,0 b
WL25-VC0708L-FP4 0,8 25 6,6 4,6 0,08–0,25 0,2–2,0 b
WL25-VC0704L-MM4 0,4 25 6,2 3,9 0,08–0,25 0,4–2,5 b b b
WL25-VC0708L-MM4 0,8 25 6,6 4,6 0,12–0,32 0,5–2,5 b b b
WL25-VC0704L-MP4 0,4 25 6,2 3,9 0,08–0,25 0,4–2,5 b
WL25-VC0708L-MP4 0,8 25 6,6 4,6 0,12–0,32 0,5–2,5 b
WL25-VC0702N-FM4 0,2 25 6 0,04–0,15 0,1–2,0 abab
WL25-VC0704N-FM4 0,4 25 6,3 0,05–0,20 0,1–2,0 abab
WL25-VC0708N-FM4 0,8 25 7,1 0,08–0,25 0,2–2,0 abab
WL25-VC0704N-FP4 0,4 25 6,3 0,05–0,20 0,1–2,0 b
WL25-VC0708N-FP4 0,8 25 7,1 0,08–0,25 0,2–2,0 b
HC = твёрдый сплав с покрытием


32 Пластины универсальные с задними углами – WL
