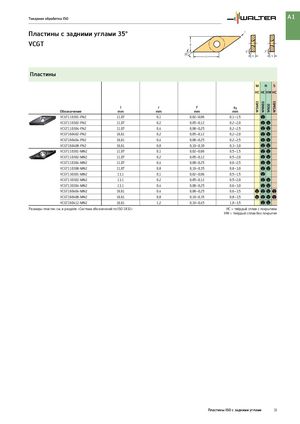

Каталог Walter новинки 2021.2 - страница 33

Токарная обработка ISO A1
Пластины с задними углами 35° r

VCGT​​ d
5˚ 7˚
35˚
l s s


Пластины
M N S
HC HC HW HC


WSM01

WSM01
WNN10
WN10
l r f ap
Обозначение mm mm mm mm
VCGT110301-FN2 11,07 0,1 0,02–0,06 0,1–1,5 b
VCGT110302-FN2 11,07 0,2 0,05–0,12 0,2–2,0 ba
VCGT110304-FN2 11,07 0,4 0,08–0,25 0,2–2,5 ba
VCGT160402-FN2 16,61 0,2 0,05–0,12 0,2–2,0 ba
VCGT160404-FN2 16,61 0,4 0,08–0,25 0,2–2,5 ba
VCGT160408-FN2 16,61 0,8 0,10–0,30 0,3–3,0 ba
VCGT110301-MN2 11,07 0,1 0,02–0,06 0,5–1,5 ba
VCGT110302-MN2 11,07 0,2 0,05–0,12 0,5–2,0 ba
VCGT110304-MN2 11,07 0,4 0,08–0,25 0,6–2,5 ba
VCGT110308-MN2 11,07 0,8 0,10–0,35 0,8–3,0 ba
VCGT130301-MN2 13,1 0,1 0,02–0,06 0,5–1,5 b
VCGT130302-MN2 13,1 0,2 0,05–0,12 0,5–2,0 ba
VCGT130304-MN2 13,1 0,4 0,08–0,25 0,6–3,0 ba
VCGT160404-MN2 16,61 0,4 0,08–0,25 0,6–3,5 abab
VCGT160408-MN2 16,61 0,8 0,10–0,35 0,8–3,5 abab
VCGT160412-MN2 16,61 1,2 0,10–0,45 1,0–3,5 ba
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия
