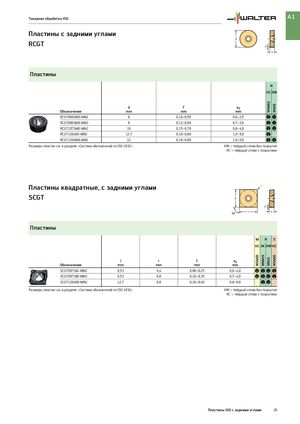

Токарная обработка ISO A1
Пластины с задними углами
d
RCGT​​ 7˚
s


Пластины
N
HC HW


WNN10
WN10
d f ap
Обозначение mm mm mm
RCGT0602M0-MN2 6 0,10–0,55 0,6–2,5 ba
RCGT0803M0-MN2 8 0,12–0,60 0,7–3,0 ba
RCGT10T3M0-MN2 10 0,15–0,70 0,8–4,0 ba
RCGT120400-MN2 12,7 0,18–0,80 1,0–5,0 b
RCGT1204M0-MN2 12 0,18–0,80 1,0–5,0 ba
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HW = твёрдый сплав без покрытия
HC = твёрдый сплав с покрытием


Пластины квадратные, с задними углами r

SCGT​​ d
7˚
l s
90˚


Пластины
M N S
HC HC HW HC

WSM01

WSM01
WNN10
WN10
l r f ap
Обозначение mm mm mm mm
SCGT09T304-MN2 9,53 0,4 0,08–0,25 0,6–4,0 abab
SCGT09T308-MN2 9,53 0,8 0,10–0,35 0,7–4,0 abab
SCGT120408-MN2 12,7 0,8 0,10–0,40 0,8–6,0 ba
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HW = твёрдый сплав без покрытия
HC = твёрдый сплав с покрытием


Пластины ISO с задними углами 29
