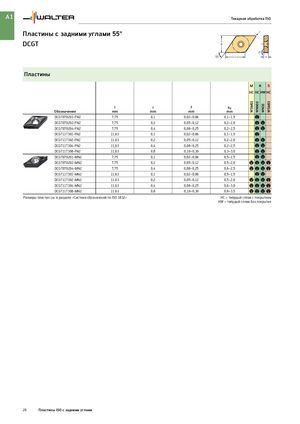

Каталог Walter новинки 2021.2 - страница 30

A1 Токарная обработка ISO

Пластины с задними углами 55° r

DCGT​​ d
7˚
55˚ l s


Пластины
M N S
HC HC HW HC


WSM01

WSM01
WNN10
WN10
l r f ap
Обозначение mm mm mm mm
DCGT070201-FN2 7,75 0,1 0,02–0,06 0,1–1,5 b
DCGT070202-FN2 7,75 0,2 0,05–0,12 0,2–2,0 ba
DCGT070204-FN2 7,75 0,4 0,08–0,25 0,2–2,5 ba
DCGT11T301-FN2 11,63 0,1 0,02–0,06 0,1–1,5 b
DCGT11T302-FN2 11,63 0,2 0,05–0,12 0,2–2,0 ba
DCGT11T304-FN2 11,63 0,4 0,08–0,25 0,2–2,5 ba
DCGT11T308-FN2 11,63 0,8 0,10–0,30 0,3–3,0 ba
DCGT070201-MN2 7,75 0,1 0,02–0,06 0,5–1,5 ba
DCGT070202-MN2 7,75 0,2 0,05–0,12 0,5–2,0 abab
DCGT070204-MN2 7,75 0,4 0,08–0,25 0,6–2,5 abab
DCGT11T301-MN2 11,63 0,1 0,02–0,06 0,5–1,5 ba
DCGT11T302-MN2 11,63 0,2 0,05–0,12 0,5–2,0 abab
DCGT11T304-MN2 11,63 0,4 0,08–0,25 0,6–3,0 abab
DCGT11T308-MN2 11,63 0,8 0,10–0,30 0,8–3,5 abab
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия


28 Пластины ISO с задними углами
