Vollbohren

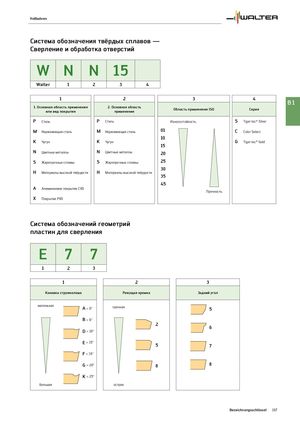

Система обозначения твёрдых сплавов —
Сверление и обработка отверстий

W N N 15
Walter 1 2 3 4

1 2 3 4
B1
1. Основная область применения 2. Основная область
Область применения ISO Серия
или вид покрытия применения
P Сталь P Сталь Износостойкость S Tiger·tec® Silver
M Нержавеющая сталь M Нержавеющая сталь 01 C Color Select
10
K Чугун K Чугун G Tiger·tec® Gold
15
N Цветные металлы N Цветные металлы 20
S Жаропрочные сплавы S Жаропрочные сплавы 25
30
H Материалы высокой твёрдости H Материалы высокой твёрдости
35
45
A Алюминиевое покрытие CVD
Прочность
X Покрытие PVD


Система обозначений геометрий
пластин для сверления

E 7 7
1 2 3

1 2 3
Канавка стружколома Режущая кромка Задний угол

маленькая прочная
A = 0° 5
B = 6°
2
6
D = 10°
E = 15°
5 7
F = 16°
G = 20° 8 8
K = 25°
большая острая
