Vollbohren

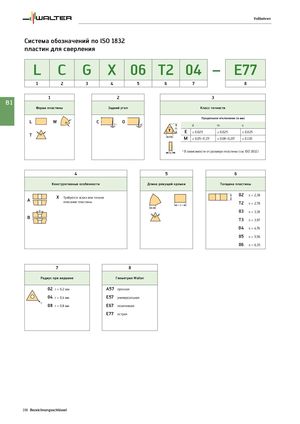

Система обозначений по ISO 1832
пластин для сверления

L C G X 06 T2 04 – E77
1 2 3 4 5 6 7 8

1 2 3
B1
Форма пластины Задний угол Класс точности
Предельное отклонение (в мм)
L W 80 ° C O
7° 8° d m s
m
T E ± 0,025 ± 0,025 ± 0,025
T 60°
d
M ± 0,05–0,151 ± 0,08–0,201 ± 0,130

s
1
В зависимости от размера пластины (см. ISO 1832)


4 5 6
Конструктивные особенности Длина режущей кромки Толщина пластины

02 s = 2,38
X Требуется эскиз или точное s
A описание пластины
l
T2 s = 2,78
s
l
03 s = 3,18
B 60° s
T3 s = 3,97
s 04 s = 4,76
05 s = 5,56
06 s = 6,35


7 8
Радиус при вершине Геометрия Walter

02 r = 0,2 мм A57 прочная
04 r = 0,4 мм E57 универсальная
r
08 r = 0,8 мм E67 позитивная
E77 острая


166 Bezeichnungsschlüssel
