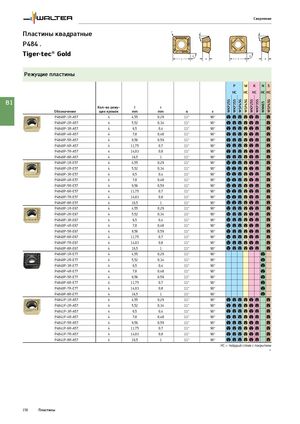

Каталог Walter новинки 2022 - страница 160

Сверление

r
Пластины квадратные α α
P484 .
Tiger·tec® Gold є є
l s l s


Режущие пластины
P M K N S
HC HC HC HC HC


WSP45G
WSP45G


WSP45G
WKP25S


WKP25S
WKP35S


WKP35S
B1


WNN15
Кол-во режу- l r
Обозначение щих кромок mm mm α ε
P4840P-1R-A57 4 4,55 0,29 11° 90° bcccbc c
P4840P-2R-A57 4 5,52 0,34 11° 90° bcccbc c
P4840P-3R-A57 4 6,5 0,4 11° 90° bcccbc c
P4840P-4R-A57 4 7,8 0,48 11° 90° bcccbc c
P4840P-5R-A57 4 9,56 0,59 11° 90° bcccbc c
P4840P-6R-A57 4 11,75 0,7 11° 90° bcccbc c
P4840P-7R-A57 4 14,03 0,8 11° 90° bcccbc c
P4840P-8R-A57 4 16,5 1 11° 90° bcccbc c
P4840P-1R-E57 4 4,55 0,29 11° 90° abccbc c
P4840P-2R-E57 4 5,52 0,34 11° 90° abccbc c
P4840P-3R-E57 4 6,5 0,4 11° 90° abccbc c
P4840P-4R-E57 4 7,8 0,48 11° 90° abccbc c
P4840P-5R-E57 4 9,56 0,59 11° 90° abccbc c
P4840P-6R-E57 4 11,75 0,7 11° 90° abccbc c
P4840P-7R-E57 4 14,03 0,8 11° 90° abccbc c
P4840P-8R-E57 4 16,5 1 11° 90° abccbc c
P4840P-1R-E67 4 4,55 0,29 11° 90° acccbc c
P4840P-2R-E67 4 5,52 0,34 11° 90° acccbc c
P4840P-3R-E67 4 6,5 0,4 11° 90° acccbc c
P4840P-4R-E67 4 7,8 0,48 11° 90° acccbc c
P4840P-5R-E67 4 9,56 0,59 11° 90° acccbc c
P4840P-6R-E67 4 11,75 0,7 11° 90° acccbc c
P4840P-7R-E67 4 14,03 0,8 11° 90° acccbc c
P4840P-8R-E67 4 16,5 1 11° 90° acccbc c
P4840P-1R-E77 4 4,55 0,29 11° 90° b
P4840P-2R-E77 4 5,52 0,34 11° 90° b
P4840P-3R-E77 4 6,5 0,4 11° 90° b
P4840P-4R-E77 4 7,8 0,48 11° 90° b
P4840P-5R-E77 4 9,56 0,59 11° 90° b
P4840P-6R-E77 4 11,75 0,7 11° 90° b
P4840P-7R-E77 4 14,03 0,8 11° 90° b
P4840P-8R-E77 4 16,5 1 11° 90° b
P4841P-1R-A57 4 4,55 0,29 11° 90° bcccbc c
P4841P-2R-A57 4 5,52 0,34 11° 90° bcccbc c
P4841P-3R-A57 4 6,5 0,4 11° 90° bcccbc c
P4841P-4R-A57 4 7,8 0,48 11° 90° bcccbc c
P4841P-5R-A57 4 9,56 0,59 11° 90° bcccbc c
P4841P-6R-A57 4 11,75 0,7 11° 90° bcccbc c
P4841P-7R-A57 4 14,03 0,8 11° 90° bcccbc c
P4841P-8R-A57 4 16,5 1 11° 90° bcccbc c
HC = твёрдый сплав с покрытием
=


158 Пластины
