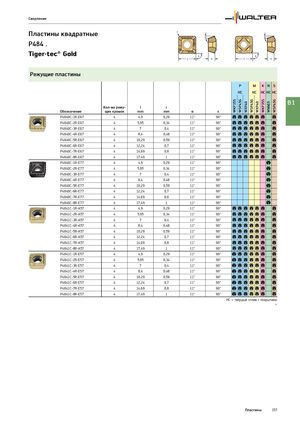

Каталог Walter новинки 2022 - страница 159

Сверление

r
Пластины квадратные α α
P484 .
Tiger·tec® Gold є є
l s l s


Режущие пластины
P M K N S
HC HC HC HC HC


WSP45G

WSP45G


WSP45G
WKP35S


WKP35S
B1


WNN15
WXP40

WXP40
Кол-во режу- l r
Обозначение щих кромок mm mm α ε
P4840C-1R-E67 4 4,9 0,29 11° 90° cccccc c
P4840C-2R-E67 4 5,95 0,34 11° 90° cccccc c
P4840C-3R-E67 4 7 0,4 11° 90° cccccc c
P4840C-4R-E67 4 8,4 0,48 11° 90° cccccc c
P4840C-5R-E67 4 10,29 0,59 11° 90° cccccc c
P4840C-6R-E67 4 12,24 0,7 11° 90° cccccc c
P4840C-7R-E67 4 14,69 0,8 11° 90° cccccc c
P4840C-8R-E67 4 17,49 1 11° 90° cccccc c
P4840C-1R-E77 4 4,9 0,29 11° 90° b
P4840C-2R-E77 4 5,95 0,34 11° 90° b
P4840C-3R-E77 4 7 0,4 11° 90° b
P4840C-4R-E77 4 8,4 0,48 11° 90° b
P4840C-5R-E77 4 10,29 0,59 11° 90° b
P4840C-6R-E77 4 12,24 0,7 11° 90° b
P4840C-7R-E77 4 14,69 0,8 11° 90° b
P4840C-8R-E77 4 17,49 1 11° 90° b
P4841C-1R-A57 4 4,9 0,29 11° 90° cccccc c
P4841C-2R-A57 4 5,95 0,34 11° 90° cccccc c
P4841C-3R-A57 4 7 0,4 11° 90° cccccc c
P4841C-4R-A57 4 8,4 0,48 11° 90° cccccc c
P4841C-5R-A57 4 10,29 0,59 11° 90° cccccc c
P4841C-6R-A57 4 12,24 0,7 11° 90° cccccc c
P4841C-7R-A57 4 14,69 0,8 11° 90° cccccc c
P4841C-8R-A57 4 17,49 1 11° 90° cccccc c
P4841C-1R-E57 4 4,9 0,29 11° 90° bccccc c
P4841C-2R-E57 4 5,95 0,34 11° 90° bccccc c
P4841C-3R-E57 4 7 0,4 11° 90° bccccc c
P4841C-4R-E57 4 8,4 0,48 11° 90° bccccc c
P4841C-5R-E57 4 10,29 0,59 11° 90° bccccc c
P4841C-6R-E57 4 12,24 0,7 11° 90° bccccc c
P4841C-7R-E57 4 14,69 0,8 11° 90° bccccc c
P4841C-8R-E57 4 17,49 1 11° 90° bccccc c
HC = твёрдый сплав с покрытием
=
