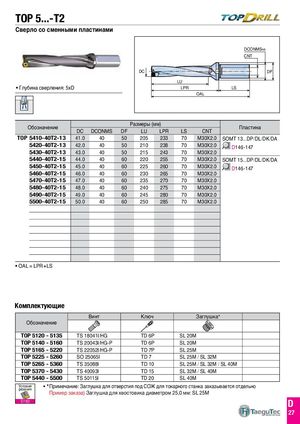

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 94
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
DC LU
Глубина сверления: 5xD LPR LS
OAL
DCONMSh6 CNT DF
Размеры (мм) Обозначение Пластина
| DC DCONMS | DF | LU | LPR | LS | CNT | ||
| TOP 5410-40T2-13 | 41.0 | 40 | 50 | 205 | 233 | 70 | M30X2.0 SOMT 13...DP/DL/DK/DA |
| 5420-40T2-13 | 42.0 | 40 | 50 | 210 | 238 | 70 | D146-147 M30X2.0 |
| 5430-40T2-13 | 43.0 | 40 | 50 | 215 | 243 | 70 | M30X2.0 |
| 5440-40T2-15 | 44.0 | 40 | 60 | 220 | 255 | 70 | M30X2.0 SOMT 15...DP/DL/DK/DA |
| 5450-40T2-15 | 45.0 | 40 | 60 | 225 | 260 | 70 | D146-147 M30X2.0 |
| 5460-40T2-15 | 46.0 | 40 | 60 | 230 | 265 | 70 | M30X2.0 |
| 5470-40T2-15 | 47.0 | 40 | 60 | 235 | 270 | 70 | M30X2.0 |
| 5480-40T2-15 | 48.0 | 40 | 60 | 240 | 275 | 70 | M30X2.0 |
| 5490-40T2-15 | 49.0 | 40 | 60 | 245 | 280 | 70 | M30X2.0 |
| 5500-40T2-15 | 50.0 | 40 | 60 | 250 | 285 | 70 | M30X2.0 |
- OAL = LPR+LS
Комплектующие
| Винт | Ключ | Заглушка⁎ | |
| Обозначение | |||
| TOP 5120- 5135 | TS 18041I/HG | TD 6P | SL 20M |
| TOP 5140- 5160 | TS 20043I/HG-P | TD 6P | SL 20M |
| TOP 5165- 5220 | TS 22052I/HG-P | TD 7P | SL 25M |
| TOP 5225- 5260 | SO 25065I | TD 7 | SL 25M / SL 32M |
| TOP 5265- 5360 | TS 35088I | TD 10 | SL 25M / SL 32M / SL 40M |
| TOP 5370- 5430 | TS 40093I | TD 15 | SL 32M / SL 40M |
| TOP 5440 -5500 | TS 50115I | TD 20 | SL 40M |
| •⁎Примеча Пример з Условия резания D182 | ние:Заглушка для отверст аказа) Заглушка для хво | ия под СОЖ для т стовика диаметро | окарного станка заказывается отдельно м 25,0 мм: SL 25M |
