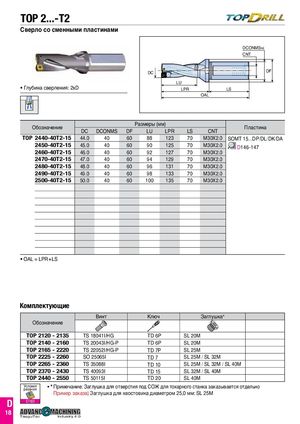

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 85
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
DC LU
Глубина сверления: 2xD LPR LS
OAL
DCONMSh6 CNT DF
Размеры (мм) Обозначение Пластина
| DC | DCONMS | DF | LU | LPR | LS | CNT | |
| TOP 2440-40T2-15 | 44.0 | 40 | 60 | 88 | 123 | 70 | M30X2.0 SOMT 15...DP/DL/DK/DA |
| 2450-40T2-15 | 45.0 | 40 | 60 | 90 | 125 | 70 | D146-147 M30X2.0 |
| 2460-40T2-15 | 46.0 | 40 | 60 | 92 | 127 | 70 | M30X2.0 |
| 2470-40T2-15 | 47.0 | 40 | 60 | 94 | 129 | 70 | M30X2.0 |
| 2480-40T2-15 | 48.0 | 40 | 60 | 96 | 131 | 70 | M30X2.0 |
| 2490-40T2-15 | 49.0 | 40 | 60 | 98 | 133 | 70 | M30X2.0 |
| 2500-40T2-15 | 50.0 | 40 | 60 | 100 | 135 | 70 | M30X2.0 |
- OAL = LPR+LS
Комплектующие
| Винт | Ключ | Заглушка⁎ | |
| Обозначение | |||
| TOP 2120- 2135 | TS 18041I/HG | TD 6P | SL 20M |
| TOP 2140- 2160 | TS 20043I/HG-P | TD 6P | SL 20M |
| TOP 2165- 2220 | TS 22052I/HG-P | TD 7P | SL 25M |
| TOP 2225- 2260 | SO 25065I | TD 7 | SL 25M / SL 32M |
| TOP 2265- 2360 | TS 35088I | TD 10 | SL 25M / SL 32M / SL 40M |
| TOP 2370- 2430 | TS 40093I | TD 15 | SL 32M / SL 40M |
| TOP 2440 - 2550 | TS 50115I | TD 20 | SL 40M |
